ในสถานการณ์การผลิตอัจฉริยะและอินทราโลจิสติกส์อัตโนมัติ ระบบการเคลื่อนที่ของ AGV (ยานพาหนะนำทางอัตโนมัติ) จะกำหนดความแม่นยำในการเคลื่อนที่โดยรวม ความสามารถในการรับน้ำหนัก ความสามารถในการปรับตัวเชิงพื้นที่ และประสิทธิภาพด้านต้นทุนโดยตรง เนื่องจากองค์ประกอบหลักสามประการของแชสซี AGV ล้อขับเคลื่อน พวงมาลัย และล้อเลื่อนไม่เพียงแต่มีอิทธิพลต่อการวัดสมรรถนะส่วนบุคคลเท่านั้น แต่ยังกำหนดระดับสมรรถนะของระบบ-ของรถยนต์ทั้งคันด้วย

ด้วยการพัฒนาอย่างรวดเร็วของการผลิตแบบยืดหยุ่น ผู้ให้บริการโซลูชั่นชั้นนำเช่นพลูทูลส์ได้ปรับปรุงโมดูลการขับเคลื่อนหลักอย่างต่อเนื่อง-โดยเฉพาะอย่างยิ่งระบบขับเคลื่อนพวงมาลัยแบบรวม- เพื่อตอบสนองการใช้งานทางอุตสาหกรรมที่มีความต้องการเพิ่มมากขึ้น จากแนวทางปฏิบัติทางวิศวกรรมและประสบการณ์การใช้งาน-ในระดับผลิตภัณฑ์ บทความนี้จะให้รายละเอียดอย่างเป็นระบบขององค์ประกอบทั้งสามนี้ รวมกับแบบจำลองการเคลื่อนไหวและ-ข้อควรพิจารณาในการออกแบบในโลกจริง

1. ล้อขับเคลื่อน: ลักษณะทางเทคนิคและขอบเขตการใช้งานของระบบขับเคลื่อนเฟืองท้าย

ล้อขับเคลื่อนเป็นหน่วยควบคุมหลักสำหรับเอาต์พุตกำลัง AGV ในสถานการณ์โหลดขนาดกลางและขนาดเล็ก ระบบขับเคลื่อนแบบดิฟเฟอเรนเชียลยังคงเป็นโซลูชันที่โดดเด่น เนื่องจากความเรียบง่ายของโครงสร้างและความได้เปรียบด้านต้นทุน หลักการพื้นฐานของมันคือการควบคุมการบังคับเลี้ยวและการเคลื่อนไหวผ่านความแตกต่างของความเร็วระหว่างล้อขับเคลื่อนด้านซ้ายและขวา

1.1 หลักการเคลื่อนที่หลักของไดรฟ์ดิฟเฟอเรนเชียล

การเคลื่อนที่ของเฟืองท้าย AGV จะถูกกำหนดโดยความต่างของความเร็วเชิงเส้นระหว่างล้อขับเคลื่อนทั้งสองล้อ ไม่ว่าจะเคลื่อนที่ทางตรง หมุน หรือหมุนอยู่กับที่ การเคลื่อนไหวทั้งหมดสามารถรับรู้ได้ผ่านการควบคุมความเร็วล้อที่ประสานกัน ความสัมพันธ์หลักคือ:

v_diff=v_L - v_R

โดยที่ v_L และ v_R แสดงถึงความเร็วเชิงเส้นของล้อขับเคลื่อนด้านซ้ายและขวา และความแตกต่างของความเร็ว v_diff จะกำหนดพฤติกรรมการบังคับเลี้ยวของยานพาหนะ เมื่อล้อหมุนด้วยความเร็วเท่ากันในทิศทางตรงกันข้าม AGV จะมีรัศมีการหมุนเป็นศูนย์- โดยมีความเร็วเชิงมุมแสดงเป็น:

ω = 2v / B

โมเดลนี้เป็นพื้นฐานของการควบคุมการเคลื่อนไหวและอัลกอริธึมการวัดระยะทางในระบบขับเคลื่อนแบบดิฟเฟอเรนเชียล แต่ยังเน้นย้ำถึงความไวของระบบต่อความสม่ำเสมอของความเร็วล้อและสภาพพื้นดิน

1.2 ลักษณะทางเทคนิคของล้อขับเคลื่อนแบบเฟืองท้าย

จากมุมมองทางวิศวกรรม ข้อได้เปรียบหลักของระบบขับเคลื่อนแบบเฟืองท้ายอยู่ที่ความเรียบง่าย โดยไม่ต้องใช้กลไกบังคับเลี้ยวที่เป็นอิสระ สามารถควบคุมระบบได้โดยใช้มอเตอร์ขับเคลื่อนเพียงสองตัว ส่งผลให้ความซับซ้อนและต้นทุนในการใช้งานลดลง ในสภาพแวดล้อมที่จำกัด ความสามารถในการหมุนในสถานที่ทำให้มีความคล่องตัวเพียงพอสำหรับการใช้งานมาตรฐานหลายประเภท

อย่างไรก็ตาม โครงสร้างนี้ยังนำเสนอข้อจำกัดโดยธรรมชาติอีกด้วย เนื่องจากการเคลื่อนไหวทั้งหมดขึ้นอยู่กับความแตกต่างของความเร็วระหว่างล้อสองล้อ แม้แต่ความคลาดเคลื่อนเล็กน้อยในความเร็วหรือการแปรผันของแรงเสียดทานที่พื้นผิวก็สามารถสะสมจนเกิดข้อผิดพลาดในการกำหนดตำแหน่งได้ ภายใต้-ความเร็วสูงหรือสภาวะบรรทุกหนัก- ข้อผิดพลาดเหล่านี้อาจทำให้ลื่นไถลหรือเบี่ยงเบนวิถีได้ นอกจากนี้ การขาดความคล่องตัวด้านข้างยังขัดขวางการเคลื่อนที่รอบทิศทางอย่างแท้จริง ซึ่งกลายเป็นข้อจำกัดในสภาพแวดล้อมการผลิตขั้นสูง

1.3 ขอบเขตการใช้งานของล้อขับเคลื่อนแบบเฟืองท้าย

จากคุณลักษณะเหล่านี้ ล้อขับเคลื่อนแบบเฟืองท้ายจึงเหมาะที่สุดสำหรับการใช้งานบรรทุกขนาดกลางและขนาดเล็กที่มีความต้องการความแม่นยำปานกลาง เช่น การจัดการวัสดุขั้นพื้นฐาน -AGV การนำทางในระยะเริ่มต้น และ-โครงการระบบอัตโนมัติที่คำนึงถึงต้นทุน ในสถานการณ์เหล่านี้ ความได้เปรียบด้านต้นทุน-ด้านประสิทธิภาพยังคงมีการแข่งขันสูง

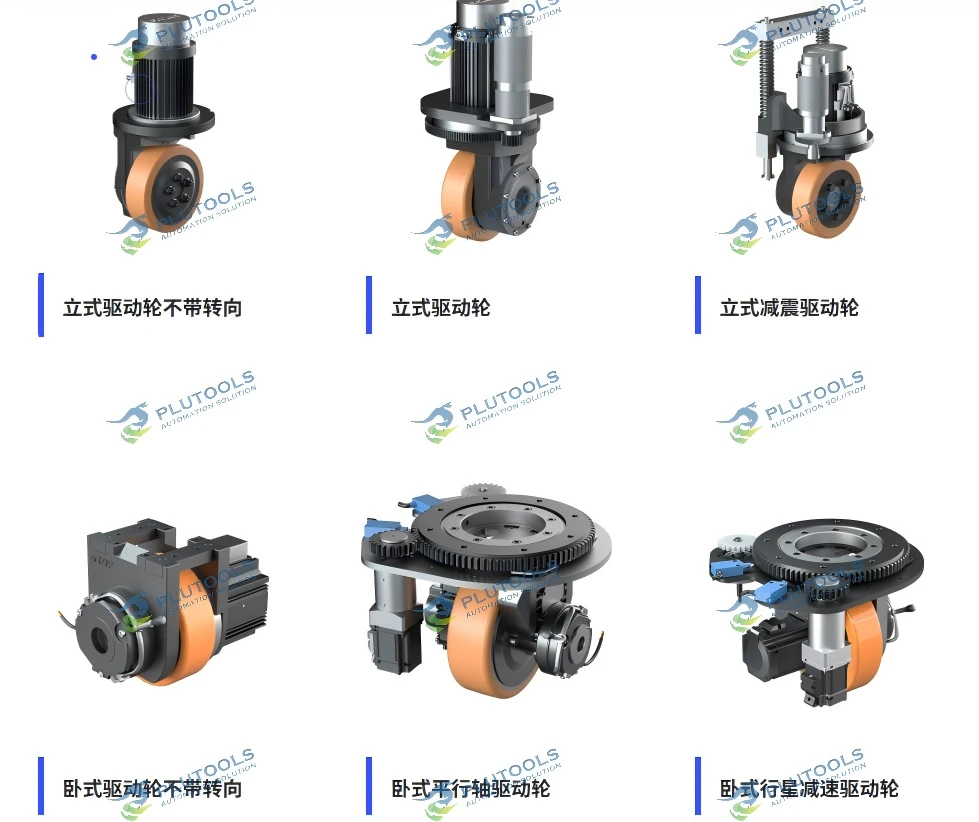

2. พวงมาลัย: โซลูชันการขับเคลื่อนและการบังคับเลี้ยวแบบรวมสำหรับระบบ AGV ระดับไฮเอนด์

พวงมาลัยต่างจากระบบขับเคลื่อนแบบดิฟเฟอเรนเชียลที่รวมฟังก์ชันการขับขี่ การบังคับเลี้ยว และแบริ่งรับน้ำหนัก-ไว้ในโมดูลเดียว ทำให้เป็นเทคโนโลยีหลักในการบรรลุการเคลื่อนไหวรอบทิศทาง ระดับประสิทธิภาพมักเป็นตัวกำหนดความสามารถโดยรวมของ AGV ระดับสูง-

2.1 ข้อจำกัดทางเทคนิคในการนำพวงมาลัยมาใช้ในช่วงแรกๆ

แม้จะมีข้อได้เปรียบ แต่พวงมาลัยยังไม่ถูกนำมาใช้อย่างแพร่หลายในระยะแรกๆ เนื่องจากมีข้อจำกัดหลายประการ การออกแบบเชิงโครงสร้างในช่วงแรกๆ มักมีความสูงในการติดตั้งเกิน 250 มม. ซึ่งขัดแย้งกับข้อกำหนดขนาดกะทัดรัดของ AGV ที่ขับขี่ต่ำกว่า- จากมุมมองของการใช้งาน ระบบลอจิสติกส์ในยุคแรกๆ ส่วนใหญ่เป็นแบบทิศทางเดียว โดยที่โซลูชันการขับเคลื่อนแบบดิฟเฟอเรนเชียลก็เพียงพอแล้ว ส่งผลให้ความต้องการความสามารถรอบทิศทางในทันทีลดลง

นอกจากนี้ ระบบพวงมาลัยในยุคแรกๆ ยังอาศัยส่วนประกอบนำเข้าเป็นอย่างมาก ส่งผลให้มีต้นทุนสูงและการเข้าถึงที่จำกัด สิ่งนี้ยังชะลอการยอมรับในสภาพแวดล้อมทางอุตสาหกรรมที่ละเอียดอ่อนด้านต้นทุน-อีกด้วย

2.2 ข้อได้เปรียบทางเทคนิคหลักของพวงมาลัย

ด้วยความต้องการความยืดหยุ่นและความแม่นยำที่เพิ่มมากขึ้นในการผลิตสมัยใหม่ โซลูชันพวงมาลัยจึงกลายเป็นตัวเลือกยอดนิยมสำหรับระบบ AGV ขั้นสูง ข้อได้เปรียบที่สำคัญที่สุดคือความคล่องตัวรอบทิศทางอย่างแท้จริง ด้วยการบังคับเลี้ยวและการควบคุมการขับขี่แบบอิสระ AGV สามารถเคลื่อนที่ด้านข้าง การเคลื่อนที่ในแนวทแยง และ-การหมุนในตำแหน่ง ซึ่งช่วยปรับปรุงการใช้พื้นที่ในสภาพแวดล้อมที่ซับซ้อนได้อย่างมาก

ในด้านความแม่นยำ พวงมาลัยสมัยใหม่มักติดตั้งระบบเซอร์โว-ประสิทธิภาพสูงและตัวเข้ารหัสแบบสัมบูรณ์ ทำให้สามารถบังคับทิศทางซ้ำได้สูงถึง ±0.1 องศา ซึ่งตรงตามข้อกำหนดของการดำเนินการเชื่อมต่อที่มีความแม่นยำสูง- การบูรณาการในระดับสูงยังทำให้โมดูลบังคับเลี้ยวเพียงตัวเดียวสามารถเปลี่ยนชุดขับเคลื่อนเฟืองท้ายหลายตัวได้ ทำให้การออกแบบแชสซีง่ายขึ้นและเพิ่มความน่าเชื่อถือ

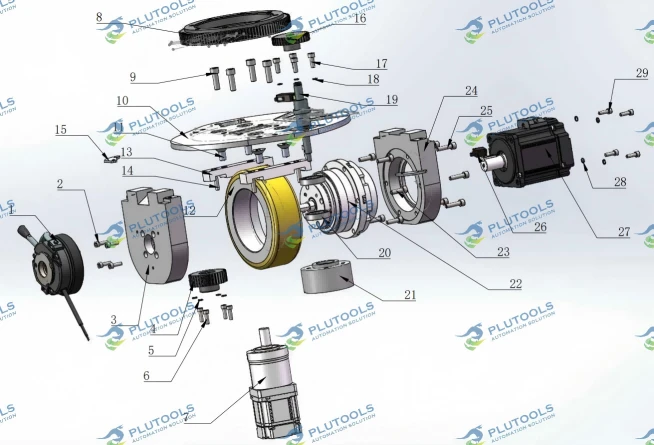

ในบริบทนี้ล้อขับเคลื่อนพวงมาลัย Plutools PLT Seriesเป็นตัวแทนของโซลูชั่นไดรฟ์แบบรวมเจเนอเรชั่นใหม่ ด้วยการรวมการออกแบบโครงสร้างที่กะทัดรัด ระบบขับเคลื่อนเซอร์โวแรงบิดสูง- และการควบคุมพวงมาลัยที่แม่นยำ ซีรีส์ PLT ช่วยให้ AGV สามารถรับทั้งความสามารถในการรับน้ำหนักสูงและความแม่นยำของตำแหน่งสูงภายในพื้นที่การติดตั้งที่จำกัด ซึ่งทำให้เหมาะสมเป็นพิเศษสำหรับ- AGV ที่ขับขี่ต่ำกว่า การยก AGV และ-แพลตฟอร์มมือถือที่ใช้งานหนัก

2.3 แนวโน้มการพัฒนาเทคโนโลยีพวงมาลัย

เทคโนโลยีพวงมาลัยกำลังพัฒนาอย่างรวดเร็วไปสู่การย่อส่วน การทำให้เป็นโมดูล และความแม่นยำที่สูงขึ้น ด้วยการออกแบบกลไกและการบูรณาการมอเตอร์ที่ปรับให้เหมาะสม ทำให้พวงมาลัยโปรไฟล์ต่ำ-ที่มีความสูงในการติดตั้งต่ำกว่า 200 มม. มีจำหน่ายแล้ว ซึ่งช่วยขยายขอบเขตการใช้งานได้อย่างมาก

ในเวลาเดียวกัน การรวมฟังก์ชันการขับเคลื่อน การบังคับเลี้ยว การเบรก และการตรวจจับเข้ากับโมดูลมาตรฐานทำให้การรวมระบบทำได้ง่ายขึ้นมาก ที่ซีรี่ส์ PLT โดย Plutoolsตัวอย่างเช่น ใช้สถาปัตยกรรมแบบโมดูลาร์ที่ช่วยให้ติดตั้ง บำรุงรักษา และปรับขนาดได้ง่ายขึ้นบนแพลตฟอร์ม AGV ต่างๆ

ด้วยการนำอัลกอริธึมการควบคุมขั้นสูงและเทคโนโลยีตัวเข้ารหัสแบบสัมบูรณ์มาใช้ ความแม่นยำในการบังคับเลี้ยวยังคงได้รับการปรับปรุงอย่างต่อเนื่อง และเพิ่มความแข็งแกร่งให้กับบทบาทในสภาพแวดล้อมการผลิต-ระดับสูง

2.4 สถานการณ์การใช้งานทั่วไปของพวงมาลัย

พวงมาลัยถูกนำมาใช้กันอย่างแพร่หลายใน- AGV ใต้ท้องรถ, AGV แบบยก และ-สภาพแวดล้อมการผลิตที่มีความแม่นยำสูง เช่น การผลิตยานยนต์ การประกอบอุปกรณ์อิเล็กทรอนิกส์ 3C และอุตสาหกรรมพลังงานใหม่ ในการใช้งานหนัก-โดยเฉพาะงานที่ต้องรับน้ำหนักมาก- ระบบขับเคลื่อนพวงมาลัยแบบรวม เช่นพวงมาลัย PLT Series จาก Plutoolsได้กลายเป็นโซลูชันกระแสหลักเนื่องจากมีความสามารถในการรับน้ำหนัก ความแม่นยำ และความน่าเชื่อถือที่เหนือกว่า

3. ล้อเลื่อน: องค์ประกอบทางวิศวกรรมที่สำคัญสำหรับระบบสนับสนุนแบบพาสซีฟ

เมื่อเปรียบเทียบกับล้อขับเคลื่อนและพวงมาลัย ล้อคาสเตอร์ไม่ได้ให้กำลัง แต่อิทธิพลที่มีต่อประสิทธิภาพของระบบถือเป็นสิ่งสำคัญ เนื่องจากเป็นส่วนประกอบสนับสนุนเชิงรับ จึงส่งผลโดยตรงต่อเสถียรภาพ ความราบรื่น และอายุการใช้งานของ AGV

3.1 พารามิเตอร์ทางกายภาพหลักสำหรับการเลือกล้อล้อ

ในการออกแบบทางวิศวกรรมเชิงปฏิบัติ ล้อเลื่อนจะต้องเข้าคู่กับโครงสร้างแชสซีอย่างระมัดระวัง จำเป็นอย่างยิ่งที่จะต้องตรวจสอบให้แน่ใจว่าล้อเลื่อนมีระนาบรับน้ำหนักเดียวกันกับล้อขับเคลื่อนหรือพวงมาลัย โดยโดยทั่วไปแล้วความเบี่ยงเบนของความสูงในการติดตั้งจะถูกควบคุมภายใน 2 มม. เพื่อหลีกเลี่ยงการกระจายน้ำหนักที่ไม่สม่ำเสมอ

ความสามารถในการรับน้ำหนักจะต้องคำนวณโดยคำนึงถึงความปลอดภัย เพื่อให้มั่นใจว่าล้อแต่ละล้อจะสามารถรองรับส่วนแบ่งของน้ำหนักบรรทุกทั้งหมดได้ บวกด้วยความสามารถในการรับน้ำหนักเพิ่มเติมอย่างน้อย 20% เส้นผ่านศูนย์กลางและความกว้างของล้อยังมีบทบาทสำคัญ โดยส่งผลต่อ-ความสามารถในการข้ามสิ่งกีดขวาง ความต้านทานการหมุน และลักษณะการสัมผัสพื้น

ในพื้นที่-เค้าโครงที่มีพื้นที่จำกัด ขอบเขตการหมุนของลูกล้อจะต้องได้รับการประเมินเพื่อหลีกเลี่ยงการรบกวน ความสัมพันธ์สามารถแสดงเป็น:

R_หมุน=sqrt((L_wheel / 2)^2 + H_install^2)

ที่ไหน:
L_wheel=เส้นผ่านศูนย์กลางล้อ (มม.)
H_install=ความสูงในการติดตั้ง (มม.)

สูตรนี้ทำหน้าที่เป็นข้อจำกัดที่สำคัญในการเพิ่มประสิทธิภาพโครงร่างแชสซี

3.2 ข้อพิจารณาทางวิศวกรรมสำหรับการเลือกล้อล้อ

การเลือกวัสดุขึ้นอยู่กับเงื่อนไขการใช้งาน ล้อโพลียูรีเทนเหมาะสำหรับสภาพแวดล้อมที่สะอาด ล้อยางทำงานได้ดีกว่าบนพื้นผิวขรุขระ และล้อไนลอนเหมาะสำหรับการใช้งานหนัก-เนื่องจากมีความทนทาน ลูกล้อคงที่ที่มีโครงสร้างช่วยเพิ่มความมั่นคงในทิศทาง ในขณะที่ลูกล้อหมุนได้เพิ่มความคล่องตัว และโดยทั่วไปทั้งสองล้อจะรวมกันตามความต้องการของระบบ

ความแม่นยำในการผลิต รวมถึงคุณภาพของตลับลูกปืนและความกลมของล้อ ส่งผลโดยตรงต่อเสียงในการทำงานและความเสถียรในการเคลื่อนที่ ทำให้เป็นข้อพิจารณาที่สำคัญในการใช้งาน-ระดับไฮเอนด์

3.3 สถานการณ์การใช้งานทั่วไปของล้อล้อ

ล้อเลื่อนถูกนำมาใช้กันอย่างแพร่หลายเป็นส่วนประกอบรองรับในระบบแชสซี AGV และยังสามารถนำมาใช้ใน AGV แบบฉุดลากแบบพาสซีฟได้อีกด้วย ในการใช้งานหนัก- พวกมันจะทำหน้าที่เป็นหน่วยรับน้ำหนักเสริม-ที่ทำงานร่วมกับระบบขับเคลื่อนหลัก

4. ระบบ-ตรรกะการเลือกระดับขององค์ประกอบหลักทั้งสาม

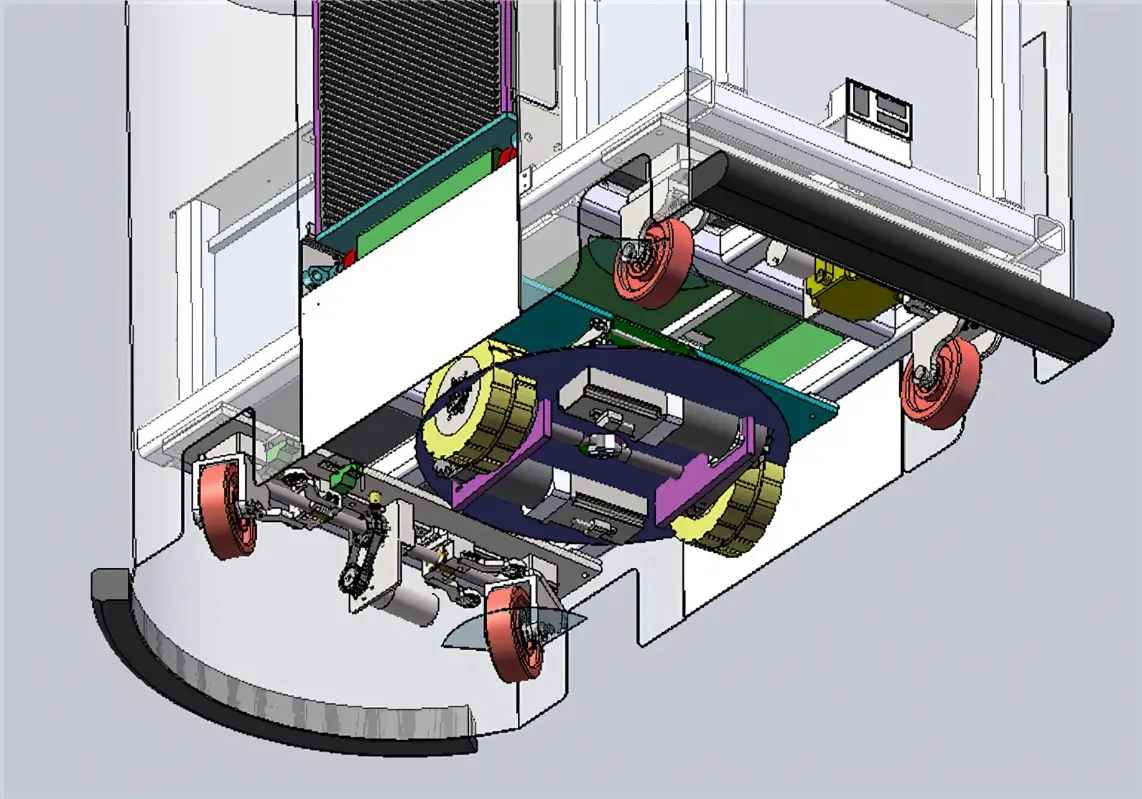

จากมุมมองของการออกแบบระบบ ต้องเลือกล้อขับเคลื่อน พวงมาลัย และล้อเลื่อนเป็นโซลูชันแบบครบวงจร แทนที่จะเป็นส่วนประกอบอิสระ เมื่อต้นทุนเป็นข้อกังวลหลักและความต้องการด้านความแม่นยำอยู่ในระดับปานกลาง ระบบขับเคลื่อนแบบเฟืองท้ายรวมกับลูกล้อแบบหมุนยังคงเป็นแนวทางที่คุ้มค่าที่สุด{1}}

ในการใช้งานที่ต้องการความแม่นยำสูงและการทำงานในพื้นที่จำกัด พวงมาลัย-จะมีโซลูชันแบบครบวงจรโดยเฉพาะ เช่นพลูทูลส์ PLT Series-เมื่อใช้ร่วมกับลูกล้อคงที่ให้ประสิทธิภาพที่เหนือกว่า สำหรับระบบ-งานหนัก รูปแบบ-พวงมาลัยหลายแบบ-ที่สนับสนุนโดยลูกล้อรับน้ำหนักสูง- ให้ความสมดุลที่เหมาะสมที่สุดระหว่างความเสถียรของโครงสร้างและการควบคุมการเคลื่อนไหว

5. บทสรุป

วิวัฒนาการของระบบการเคลื่อนที่ของ AGV ได้รับการขับเคลื่อนโดยพื้นฐานจากการเพิ่มประสิทธิภาพอย่างต่อเนื่องและการบูรณาการล้อขับเคลื่อน พวงมาลัย และล้อเลื่อน โซลูชันการขับเคลื่อนแบบเฟืองท้ายจะยังคงรองรับการใช้งาน-ที่มีความละเอียดอ่อนด้านต้นทุน ในขณะที่พวงมาลัยกำลังกลายเป็นมาตรฐานสำหรับ- AGV ระดับไฮเอนด์ เนื่องจากความสามารถและความแม่นยำรอบทิศทาง

ด้วยความก้าวหน้าอย่างต่อเนื่องในการออกแบบโมดูลาร์และเทคโนโลยีการควบคุม ผลิตภัณฑ์ต่างๆ เช่นล้อขับเคลื่อนพวงมาลัย Plutools PLT Seriesกำลังมีบทบาทสำคัญมากขึ้นในการเปิดใช้งาน-ระบบ AGV ที่มีประสิทธิภาพสูง ในขณะที่การผลิตอัจฉริยะยังคงพัฒนาต่อไป การออกแบบที่ประสานกันของส่วนประกอบทั้งสามนี้จะยังคงเป็นปัจจัยสำคัญในการบรรลุประสิทธิภาพของระบบสูงสุด
