1. ความแตกต่างพื้นฐานในสถานการณ์การใช้งานและความท้าทายหลัก
ในด้านอุปกรณ์การจัดการอัตโนมัตินั้นขับล้อทำหน้าที่เป็นตัวกระตุ้นหลักของแพลตฟอร์มมือถือ และปรัชญาการออกแบบนั้นขึ้นอยู่กับคุณลักษณะด้านสิ่งแวดล้อมของสถานการณ์การใช้งานเป็นอย่างมาก AGV กลางแจ้ง/การเกษตร (เช่น รถขนส่งภาคสนามหรือหุ่นยนต์ตรวจสอบ) และ AGV ภายในอาคารต้องเผชิญกับสภาพการทำงานที่แตกต่างกันโดยพื้นฐาน ส่งผลให้เกิดความแตกต่างที่สำคัญในการออกแบบล้อขับเคลื่อน-ตั้งแต่การเลือกวัสดุและการกำหนดค่าโครงสร้างไปจนถึงการส่งกำลัง
สภาพแวดล้อมกลางแจ้ง/เกษตรกรรมรวมถึงภูมิประเทศที่ไม่มีโครงสร้าง เช่น พื้นที่เพาะปลูก เหมือง และทางลาด ความท้าทายหลักของพวกเขาอยู่ที่การรับมือกลศาสตร์การเปลี่ยนรูปของดิน(เช่น ความต้านทานการทรุดตัวของพื้นผิวดินเหนียว)การเปลี่ยนแปลงของอุณหภูมิที่รุนแรง(-40 องศาถึง 55 องศา) และสภาวะการยึดเกาะแบบไดนามิก(สลับระหว่างดินแห้ง/เปียก หรือ น้ำแข็ง/หิมะ) ล้อขับเคลื่อนจะต้องให้การยึดเกาะที่เพียงพอในดินอ่อนในขณะที่ลดการบดอัดของดินเพื่อหลีกเลี่ยงความเสียหายต่อการเจริญเติบโตของพืช
| มิติการออกแบบ | ล้อขับเคลื่อน AGV ในอาคาร | ล้อขับเคลื่อน AGV กลางแจ้ง/การเกษตร |
|---|---|---|
| วัตถุประสงค์หลัก | ความแม่นยำของตำแหน่ง สัญญาณรบกวนต่ำ ความสะอาด | การยึดเกาะ ทนต่อแรงกระแทก ความทนทานต่อสิ่งแวดล้อม |
| ภูมิประเทศทั่วไป | พื้นเรียบและแข็ง | ภูมิประเทศที่ไม่มีโครงสร้าง (ดิน กรวด ทางลาด) |
| ช่วงอุณหภูมิ | 0 องศาถึง 40 องศา | -40 องศาถึง +55 องศา |
| ระดับการป้องกัน | IP54 | IP67 และสูงกว่า |
| ข้อกำหนดที่แม่นยำ | ความแม่นยำ ±1 มม | การติดตามระดับเซนติเมตร- ลำดับความสำคัญการป้องกันการลื่น- |
2. การออกแบบโครงสร้าง: จากนวัตกรรมตัวถังล้อไปจนถึงระบบกันสะเทือน
2.1 สถานการณ์-ตามการเลือกประเภทล้อขับเคลื่อน

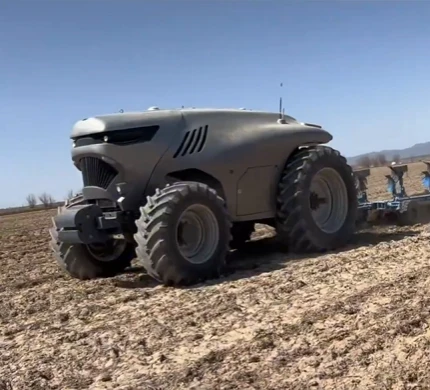

โดยทั่วไปแล้ว AGV กลางแจ้ง/การเกษตรจะใช้ยางลมเส้นผ่านศูนย์กลางใหญ่-กับไดรฟ์ลดเกียร์ของดาวเคราะห์ซึ่งเป็นการกำหนดค่าที่ได้รับการยอมรับอย่างกว้างขวางว่าเป็นโซลูชันทางเทคนิคสำหรับการนำทางภูมิประเทศที่ซับซ้อน โดยทั่วไปจะใช้ยางที่มีเส้นผ่านศูนย์กลาง 315 มม. ขึ้นไป กการออกแบบแรงดันต่ำ-(ต่ำสุด 80kPa) เพิ่มพื้นที่สัมผัสได้ถึง 70% เพิ่มการยึดเกาะบนพื้นนุ่มอย่างมาก ยางจำนวนมากนำมาใช้โครงสร้างดอกยางคู่-โดยมียางธรรมชาติมากกว่า 50% ในชั้นบนสุดเพื่อความยืดหยุ่นและชั้นล่างเสริมแรงเพื่อต้านทานการเจาะทะลุ ทำให้เกิดความสมดุลระหว่าง-ความต้านทานการฉีกขาดและความต้านทานการหมุน

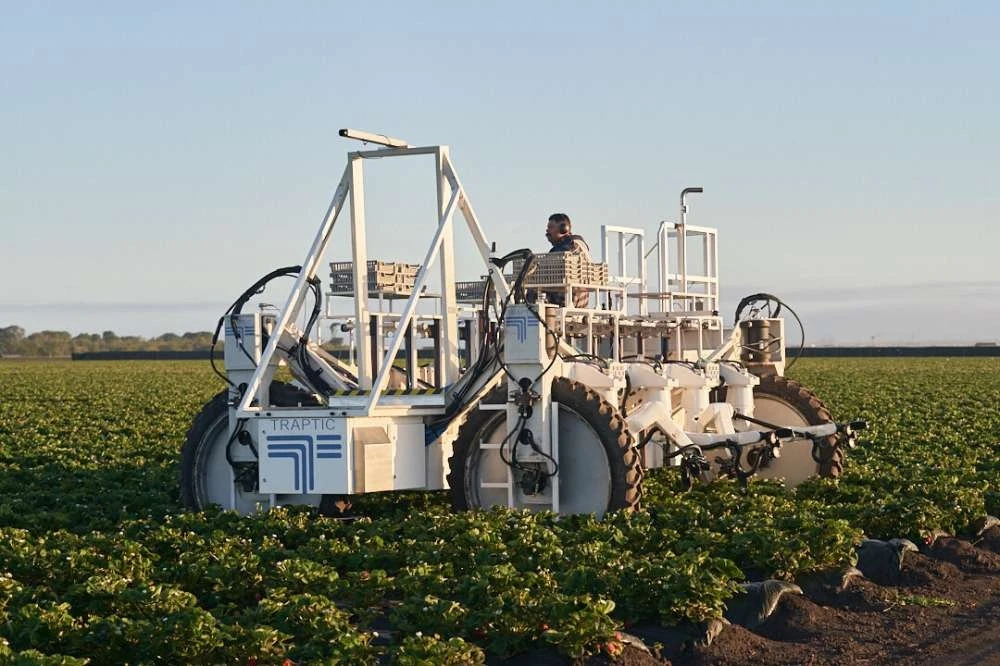

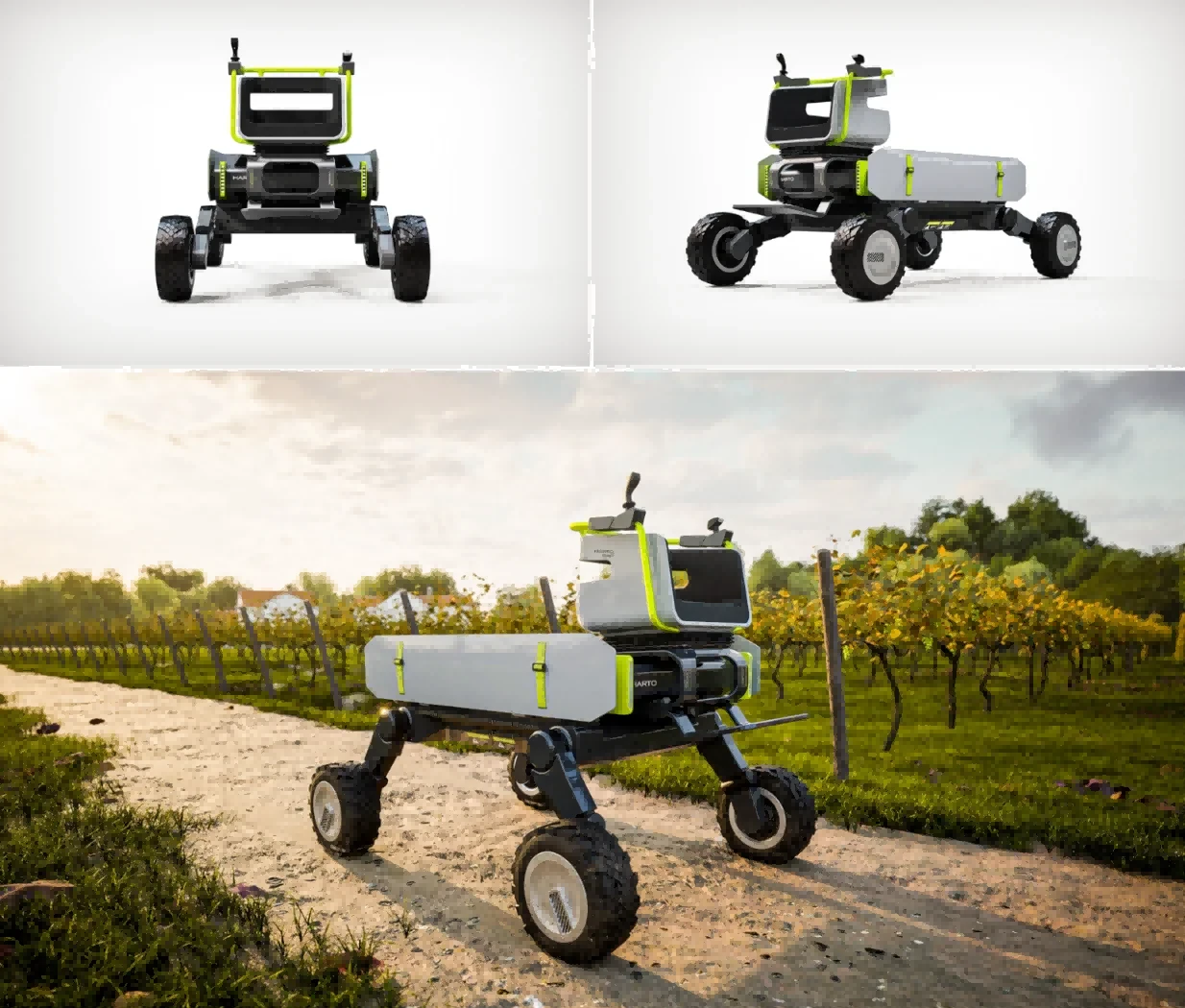

นอกจากนี้,พวงมาลัยและการขับขี่แบบอิสระสี่-ล้อ (4WIS-4WID)มีการใช้กันอย่างแพร่หลายใน AGV ทางการเกษตร เช่น หุ่นยนต์หยอดเมล็ด แต่ละล้อมีเซอร์โวมอเตอร์และแอคชูเอเตอร์ไฟฟ้าโดยเฉพาะ กกลไกกันสะเทือนแบบข้อเหวี่ยง-ช่วยให้หมุนล้อได้ ±90 องศา ทำให้หมุนได้เป็นศูนย์- นี่เป็นสิ่งสำคัญสำหรับการสลับแถวในสนามโดยไม่ทำลายพืชผล
2.2 การออกแบบวัสดุและดอกยางเพื่อการปรับตัวทางกายภาพ
ยางดอกยางลึก-เป็นมาตรฐานสำหรับ AGV กลางแจ้ง ที่ออกแบบมาเพื่อตอบสนองความต้องการด้านสิ่งแวดล้อมที่หลากหลาย โดยทั่วไปสารประกอบของดอกยางจะผสมกันยางธรรมชาติ (มากกว่าหรือเท่ากับ 50%)กับยางสไตรีนบิวทาไดอีนสูง- (20%–40%)ทำให้มั่นใจได้ถึงความยืดหยุ่นของอุณหภูมิต่ำ-ถึง -40 องศา เพิ่มแล้วสารตัวเติมซิลิกาเพิ่มการยึดเกาะ (50–100 ชม.) บนพื้นผิวเปียก ลายดอกยางประกอบด้วยร่องตามยาวเพื่อการระบายน้ำที่รวดเร็ว (ป้องกันการเหินน้ำ) และเชื่อมขวางที่กัดดินเพื่อสร้างเขตรับแรงเฉือน-ลดการลื่นไถลได้ 136–163% บนถนนดินเหนียว สำหรับสภาพแวดล้อมการขุดที่มีหินแหลมคมล้อยางที่ไม่ใช่-นิวแมติกสามารถใช้แทนได้
2.3 วิวัฒนาการของระบบกันสะเทือนและซีล

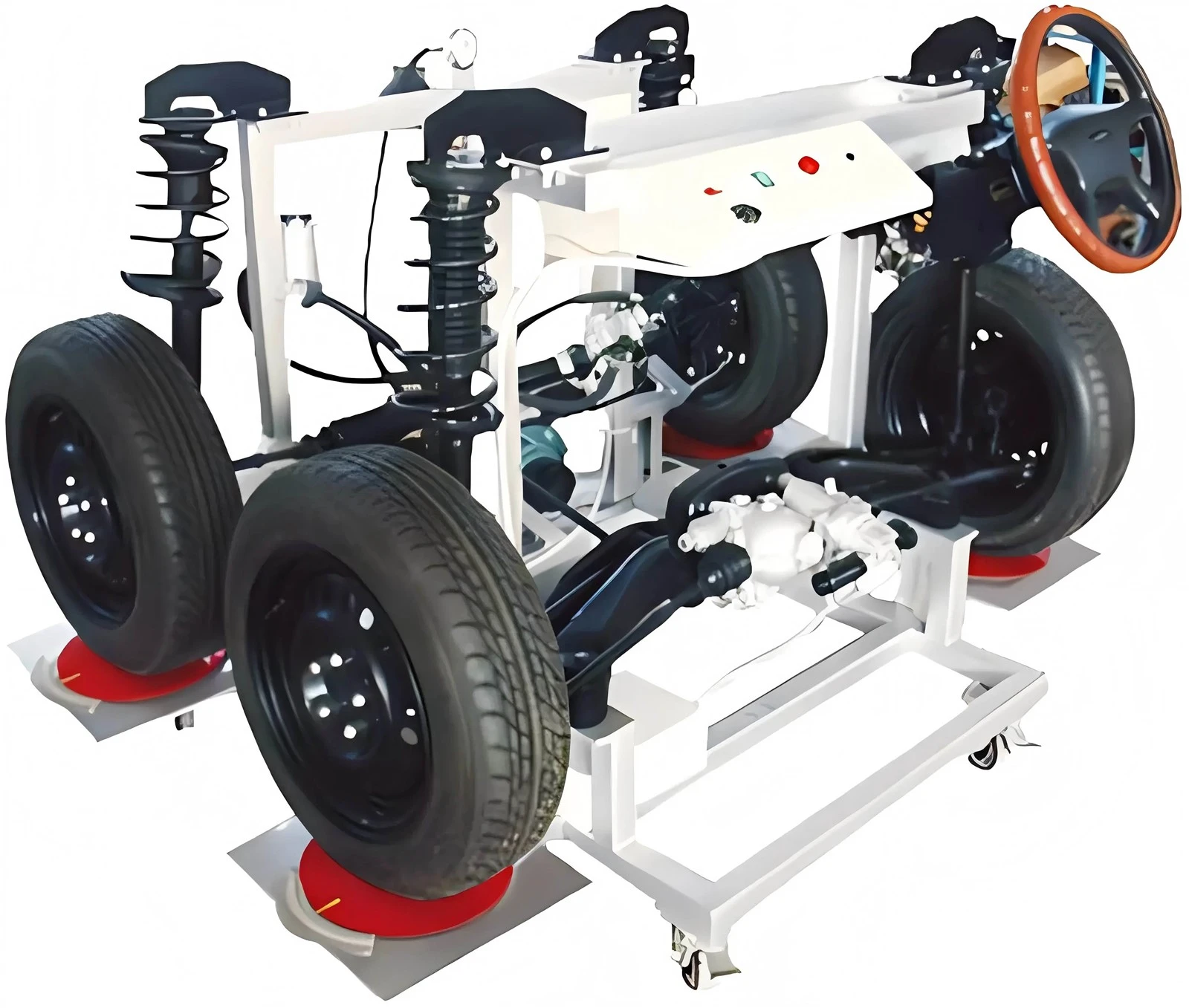

ระบบกันสะเทือนและการซีลมีความสำคัญอย่างยิ่งต่อการจัดการภูมิประเทศที่ขรุขระ AGV กลางแจ้งมักใช้รูปร่างไฮดรอลิก-ระบบต่อไปนี้โดยมีเซ็นเซอร์ดิสเพลสเมนต์คอยติดตามความสูงของล้อแบบเรียลไทม์- แอคชูเอเตอร์ไฟฟ้าจะปรับระยะห่างจากพื้นแบบไดนามิก (20–50 ซม.) โดยจะปรับระดับแท่นบนพื้นลาดเอียงโดยอัตโนมัติ และปรับปรุงเสถียรภาพในการฉีดพ่นประมาณ 40% กโครงสร้างการหน่วงการสั่นสะเทือนแบบเป็นชั้น-แยกมอเตอร์ (ตัวเรือนด้านบน) ออกจากกระปุกเกียร์และล้อ (ตัวเรือนด้านล่าง) เชื่อมต่อผ่านสปริงและเพลาแบบยืดหยุ่นเพื่อดูดซับแรงกระแทก ±5 ซม. ลดแรงสั่นสะเทือนได้ถึง 60%
ระบบซีลตอบสนองระดับการป้องกัน IP67 หรือสูงกว่า, โดยใช้แมวน้ำเขาวงกตหลาย-เพื่อป้องกันโคลนและน้ำเข้า ที่ชุดเกียร์ดาวเคราะห์และแบริ่งใช้ห้องหล่อลื่นแบบปิดผนึกร่วมกัน ปรับปรุงความน่าเชื่อถือในการซีลและทำให้การบำรุงรักษาง่ายขึ้น
3. ความแตกต่างของระบบส่งกำลังและระบบส่งกำลัง
AGV กลางแจ้งเน้นย้ำแรงบิดซ้ำซ้อนและความหนาแน่นของแรงบิดสูงเพื่อรับมือกับภูมิประเทศ-ที่ทำให้เกิดแนวต้านที่พุ่งสูงขึ้น วิธีแก้ปัญหาทั่วไปคือกมอเตอร์ดุมรวมกับกระปุกเกียร์ดาวเคราะห์หลาย-ช่วยเพิ่มแรงบิดเอาต์พุตได้มากกว่า 80 N·m- สูงกว่าระบบขับเคลื่อนโดยตรง-ประมาณ 60%ชุดเกียร์ดาวเคราะห์แบบสอง-ระดับเพิ่มอัตราส่วนการลดและความหนาแน่นของแรงบิดอย่างมาก
ระบบส่งกำลังมักจะรวมกันขับเคลื่อนด้วยโซ่พร้อมคัปปลิ้งแบบยืดหยุ่นเพื่อดูดซับแรงกระแทก แบบบูรณาการระบบกระปุกเกียร์แบบข้อต่อสากลและดาวเคราะห์รับประกันการส่งกำลังที่เสถียร แม้ในขณะที่ล้อถูกระงับ ทำให้เหมาะสำหรับภูมิประเทศที่เป็นภูเขาและขรุขระ
| พารามิเตอร์ | ค่าทั่วไปของ AGV กลางแจ้ง/การเกษตร | ความสำคัญทางวิศวกรรม |
|---|---|---|
| เส้นผ่านศูนย์กลางล้อ | 315–500 มม | ล้อที่ใหญ่ขึ้นช่วยปรับปรุง-การปีนสิ่งกีดขวาง |
| แรงดันลมยาง | 80–250kPa | ความกดอากาศต่ำจะทำให้พื้นที่สัมผัสเพิ่มขึ้น |
| ความหนาแน่นของแรงบิด | สูง (ช่วยเกียร์ดาวเคราะห์) | รับมือกับความต้านทานที่เพิ่มขึ้นอย่างกะทันหัน |
| ความอดทนต่ออุณหภูมิ | -40 องศาถึง +55 องศา | รับประกันความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง |
| ระดับการป้องกัน | IP67 และสูงกว่า | กันฝุ่น- กันน้ำ- (แช่น้ำได้เป็นเวลาสั้นๆ) |
4. สถานการณ์การสมัครตัวแทน

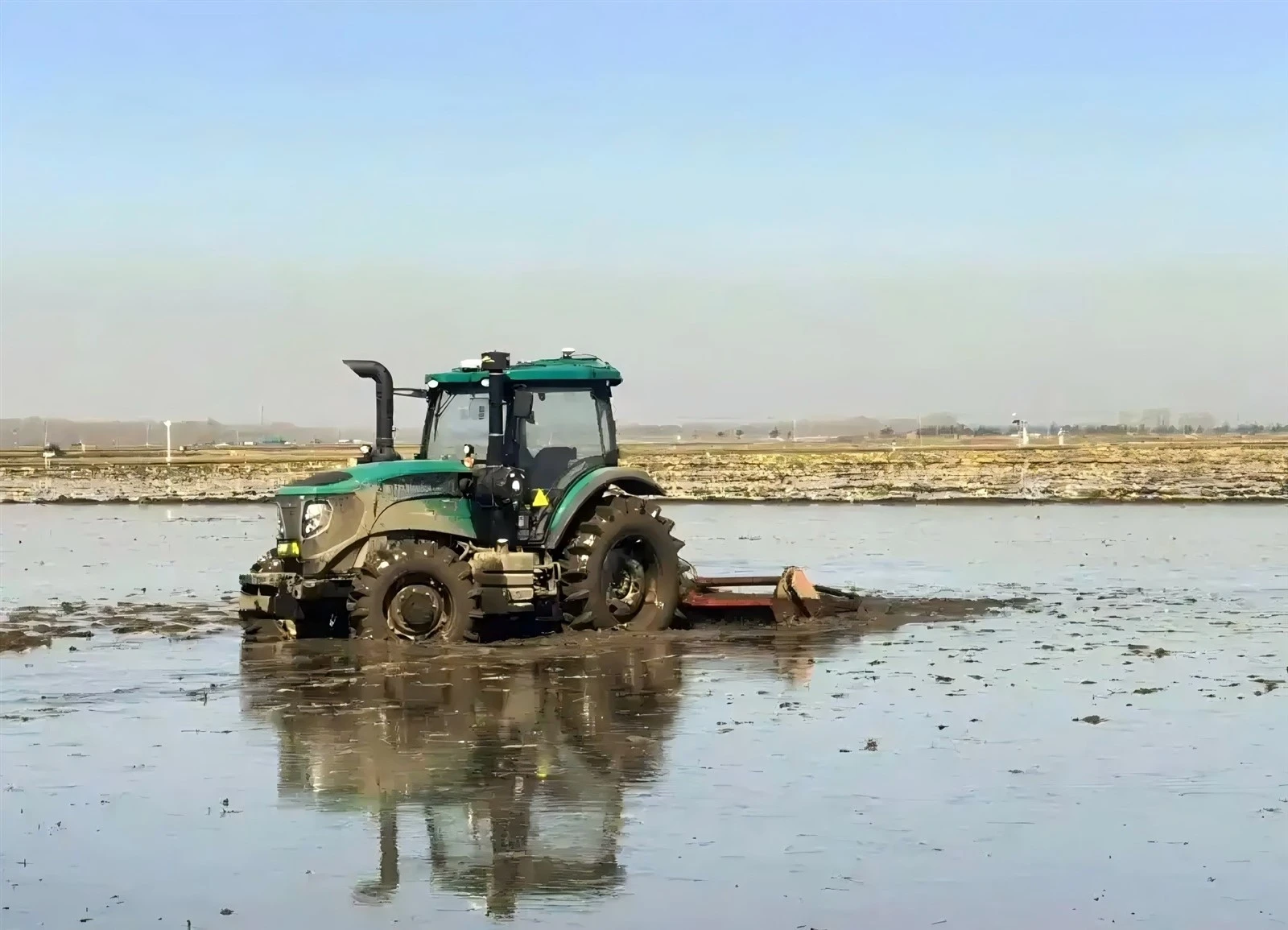

รถไถไร้คนขับนาข้าว
พร้อมกับระบบเงินเฟ้อ/ภาวะเงินฝืดแบบไดนามิกแรงดันลมยางสามารถลดลงโดยอัตโนมัติจาก 250kPa เป็น 80kPa ขึ้นอยู่กับความชื้นในดิน โดยจะขยายพื้นที่สัมผัสขึ้น 70% ก้อนแบตเตอรี่จะเพิ่มเป็นสองเท่าบัลลาสต์แบบเคลื่อนย้ายได้ปรับโหลดเพลาแบบไดนามิกและปรับปรุงประสิทธิภาพการยึดเกาะได้มากกว่า 10%
หุ่นยนต์หยิบสวนผลไม้ (เช่น Mammotion LUBA)
คุณสมบัติขับเคลื่อนอิสระทั้งสี่ล้อและใหญ่ยางรอบทิศทางทำให้มีความลาดชันได้ถึง 75% (ประมาณ. 37 องศา ) รวมการนำทาง RTKและฟิวชั่นหลาย-เซนเซอร์เพื่อรักษาความแม่นยำของตำแหน่งระดับเซนติเมตร-ในพืชพรรณที่หนาแน่น
หุ่นยนต์ทำความสะอาดแผงโซลาร์เซลล์เคลื่อนที่
การใช้งานยางไนไตรล์ที่ทนทานต่ออุณหภูมิสูง-ต่ออุณหภูมิสูง-มีร่องตามขวางละเอียด ลดแรงต้านการหมุน 30% ในสภาพทะเลทรายที่มากกว่า 50 องศา กสเต็ปเปอร์มอเตอร์ของดาวเคราะห์พร้อมการตอบสนองของตัวเข้ารหัสเปิดใช้งานการวางแนวขวาง ±5 มม.- ของแผง ฮับที่ปิดผนึก IP69K- และแบริ่งเขาวงกตคู่ป้องกันการซึมของทรายและระบบกันสะเทือนแบบยืดหยุ่นช่วยให้สามารถเชื่อมช่องว่างแผงขนาด 8 ซม. เพิ่มความต่อเนื่องของงานได้ถึง 90%
5. ทิศทางในอนาคตสำหรับการบูรณาการทางเทคโนโลยี
เทคโนโลยีล้อขับเคลื่อน AGV กลางแจ้งกำลังพัฒนาไปสู่ความสามารถในการปรับตัวอย่างชาญฉลาด{0}}ในหลายสถานการณ์. เทคโนโลยียางนำไฟฟ้าลด EMI ที่เกิดจากฉนวนยาง ทำให้เหมาะสำหรับห้องสะอาดและสภาพแวดล้อมที่ชื้นวัสดุดอกยางแบบแอนไอโซทรอปิกการผสมผสานเส้นใยอะรามิดแบบสั้นช่วยเพิ่มความต้านทานแรงดึงและการยึดเกาะด้านข้างยางดอกยางรักษาตัวเอง-ขยายรอบการทำงานและปรับปรุงความน่าเชื่อถือ
ระบบปรับตัวอัจฉริยะผสานรวม-การควบคุมข้อต่อฟิสิกส์หลายแบบเพื่อซิงโครไนซ์โครงร่างของระบบกันสะเทือน อัตราเงินเฟ้อ/ภาวะเงินฝืด และการกระจายแรงบิด- ดำเนินการตามกลยุทธ์โดยอัตโนมัติ เช่น "ยกระบบกันสะเทือน → ลดแรงดันลมยาง → เพิ่มแรงบิด" เพื่อ-ช่วยเหลือตนเองในหลุมโคลนการออกแบบดอกยางแบบแปรผันไบโอนิคขึ้นอยู่กับรูปร่างโลหะผสมหน่วยความจำปรับรูปแบบยางให้เข้ากับภูมิประเทศต่างๆ โดยการราบเรียบบนพื้นผิวแข็ง (เพื่อลดแรงต้านทานการหมุน) หรือขยายดอกยางในโคลนเพื่อการยึดเกาะที่ดีขึ้น
ด้วยความเจริญเติบโตของตลับลูกปืนโลหะเหลวและปลอกโรเตอร์คาร์บอนไฟเบอร์ล้อขับเคลื่อนจะค่อยๆ ก้าวข้ามข้อจำกัดด้านสิ่งแวดล้อม และพัฒนาไปสู่ความเป็นจริงอย่างแท้จริงส่วนประกอบแบบปรับภูมิประเทศทั้งหมด-ช่วยให้หุ่นยนต์เคลื่อนที่ได้อย่างอิสระและมีประสิทธิภาพผ่านเงื่อนไขที่หลากหลายและเปลี่ยนแปลงอยู่ตลอดเวลา
ที่PLT1450Pจากพลูทูลส์เป็นภาระหนัก-ล้อขับเคลื่อน AGV การเกษตรออกแบบมาเพื่องานกลางแจ้งที่มีความต้องการสูง ด้วยกเส้นผ่านศูนย์กลาง 1400 มมและความสามารถในการรับน้ำหนัก 2 ตันโดยสามารถรับมือกับภูมิประเทศที่ขรุขระ เช่น พื้นที่เพาะปลูก สวนผลไม้ และเส้นทางบนภูเขาได้อย่างง่ายดาย
นี้ล้อขับเคลื่อน AGV การเกษตรคุณสมบัติยางลมแรงดันต่ำ-เพื่อการยึดเกาะที่ดีขึ้นและลดการบดอัดของดิน พร้อมทั้งกลายดอกยางลึก-สำหรับการยึดเกาะบนโคลน กรวด และทางลาด บิวท์อิน-มอเตอร์ฮับและกระปุกเกียร์ดาวเคราะห์ให้แรงบิดสูงและการส่งกำลังที่นุ่มนวล
ของมันการออกแบบที่ปิดผนึกระดับ IP67ปกป้องระบบจากฝุ่น น้ำ และเศษซาก ทำให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในสภาพสนามที่ไม่เอื้ออำนวย ที่ล้อขับเคลื่อน AGV เพื่อการเกษตร PLT1450Pเป็นตัวเลือกที่เหมาะสมที่สุดสำหรับรถแทรกเตอร์ รถเก็บเกี่ยว และหุ่นยนต์เคลื่อนที่กลางแจ้งอื่นๆ ที่ต้องการความคล่องตัวที่แข็งแกร่งและมั่นคง
