ระบบ AGV แบบนำทาง-เลเซอร์ยกต่ำ-: สถาปัตยกรรม หลักการกำหนดตำแหน่ง และโซลูชันการควบคุมการเคลื่อนไหวโดย Plutools

การแนะนำ

ในสาขาการผลิตแยกส่วนระดับสูง- เช่น การผลิตยานยนต์และคลังสินค้าส่วนประกอบ -AGV แบบนำทางด้วยเลเซอร์กำลังกลายเป็นโซลูชันหลักสำหรับการขนถ่ายวัสดุที่ยืดหยุ่น ระบบ AGV ประสิทธิภาพสูง-อาศัยไม่เพียงแต่อาศัยอัลกอริธึมการนำทางและการตั้งเวลาขั้นสูงเท่านั้น แต่ยังรวมถึงหน่วยประมวลผลการเคลื่อนไหวที่เสถียรและแม่นยำด้วย

Plutools มุ่งเน้นไปที่การวิจัยและพัฒนาและการผลิตล้อขับเคลื่อน เซอร์โวมอเตอร์ และตัวขับเคลื่อนแรงดันไฟฟ้าต่ำ- โดยมอบโซลูชันด้านพลังงานที่บูรณาการในระดับสูงสำหรับอุตสาหกรรม AGV บทความนี้นำเสนอ-การวิเคราะห์เชิงลึกของระบบ AGV แบบเลเซอร์ยกต่ำ-ทั่วไป-จากหกด้าน: โครงสร้างฮาร์ดแวร์ แบบจำลองทางคณิตศาสตร์การวางตำแหน่ง ข้อได้เปรียบทางเทคนิค โมดูลการทำงาน ข้อมูลจำเพาะของยานพาหนะ และส่วนประกอบด้านความปลอดภัยบนรถ- พร้อมเน้นย้ำถึงบทบาทที่สำคัญของ Plutools ในการควบคุมการเคลื่อนไหว

1. สถาปัตยกรรมเครือข่ายฮาร์ดแวร์ของ Laser-Guided AGV System

1.1 โทโพโลยีระบบโดยรวม

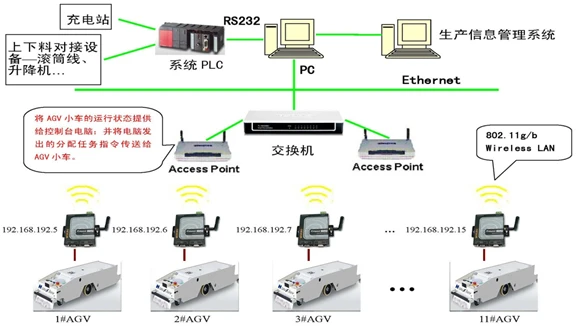

โดยทั่วไปแล้วระบบ AGV แบบใช้เลเซอร์-จะใช้สถาปัตยกรรมแบบกระจายสี่-ชั้น:

ชั้นบน (ระดับการจัดการ):MES, PC กำหนดตารางเวลา, PLC-ที่รับผิดชอบในการมอบหมายงานและการตรวจสอบ

เลเยอร์เครือข่าย:อีเทอร์เน็ตอุตสาหกรรม + AP ไร้สาย (802.11b/g) ช่วยให้สามารถสื่อสารได้หลาย-ยานพาหนะ

เลเยอร์การควบคุมยานพาหนะ:ตัวควบคุมหลัก โมดูลไร้สาย เครื่องสแกนเลเซอร์ และส่วนประกอบการเคลื่อนไหว (ล้อขับเคลื่อน Plutools มอเตอร์ และไดรฟ์)

ชั้นอุปกรณ์ภาคสนาม:สถานีชาร์จ สายพานลำเลียง ลิฟต์ ฯลฯ ช่วยให้บูรณาการด้านลอจิสติกส์ได้อย่างราบรื่น

1.2 ลอจิกการทำงานออนบอร์ด

ตัวควบคุมออนบอร์ดจะประมวลผลข้อมูลการสแกนด้วยเลเซอร์-แบบเรียลไทม์และขับเคลื่อนแอคทูเอเตอร์ตามนั้น ต้องใช้เครื่องหมายสะท้อนแสงบนพื้นเท่านั้น-ไม่จำเป็นต้องใช้สายไฟหรือแถบแม่เหล็ก

ระบบจัดเก็บแผนที่เส้นทางทั้งในคอมพิวเตอร์แม่ข่ายและตัวควบคุม ด้วยการรวมสามเหลี่ยมเลเซอร์เข้ากับการวัดระยะทางด้วยตัวเข้ารหัส ทำให้ AGV สามารถนำทางอัตโนมัติแบบไร้ร่องรอยได้

ในระดับการดำเนินการเคลื่อนไหว ล้อขับเคลื่อนแบบรวมและไดรฟ์เซอร์โวของ Plutools ตอบสนองโดยตรงต่อคำสั่งควบคุม ทำให้มั่นใจได้ถึงพฤติกรรมการเริ่ม/หยุดที่ราบรื่น และการควบคุมความเร็วที่แม่นยำ-สร้างรากฐานสำหรับการวางตำแหน่งลูป-ระดับปิด-

2. หลักการทางคณิตศาสตร์ของการกำหนดตำแหน่งด้วยเลเซอร์

2.1 หลักการพื้นฐาน

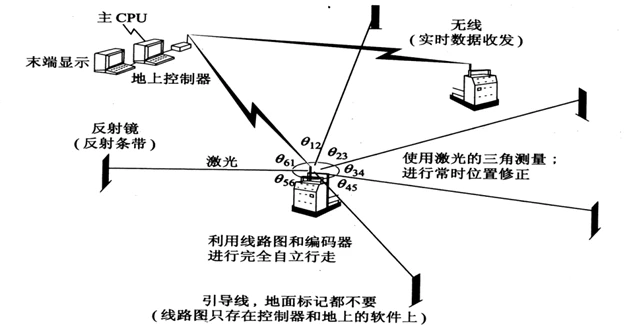

AGV ตรวจจับตัวสะท้อนแสงอย่างน้อย 3 ตัว และคำนวณตำแหน่งโดยรวมและทิศทางตามพิกัดและมุมสัมพัทธ์

2.2 แบบจำลองการวางตำแหน่งทางเรขาคณิต

สมมติว่าพิกัดตัวสะท้อนแสง A, B, C คือ (x₁, 0), (x₂, y₂) และ (0, 0) และตำแหน่ง AGV คือ T(x, y) โดยใช้วิธีการตัดวงกลม:

L₁: ระยะห่างจาก AGV ถึง A

L₂: ระยะทางจาก AGV ถึง C

ด้วยการแก้สมการ ทำให้สามารถกำหนดตำแหน่งและทิศทางของ AGV ได้อย่างไม่ซ้ำกัน ทำให้ได้รับความแม่นยำระดับเซนติเมตร-

2.3 การแก้ไขตำแหน่งแบบไดนามิก

ระบบจะคำนวณตำแหน่งใหม่ทุกๆ 50 มิลลิวินาที โดยกำจัด "การเคลื่อนไหวแบบแบ่งส่วน + การแก้ไขแบบไม่ต่อเนื่อง" ที่ไม่มีประสิทธิภาพ

ข้อมูลเลเซอร์จะผสานเข้ากับการวัดระยะทางของตัวเข้ารหัสเพื่อชดเชยการลื่นและการสั่นสะเทือน

ล้อขับเคลื่อนของ Plutools ผสานรวม-ตัวเข้ารหัสความละเอียดสูงและอัลกอริธึมควบคุม-วงปิด ทำให้มั่นใจได้ถึง-การวัดระยะทางที่มีความเที่ยงตรงสูงและ-การวางตำแหน่งในระยะยาว

3. ข้อได้เปรียบทางเทคนิคหลัก

3.1 ประสิทธิภาพขั้นสูง

±5 มม. ความสามารถในการทำซ้ำ:เหมาะอย่างยิ่งสำหรับการเชื่อมต่อที่มีความแม่นยำสูง- (เช่น การประกอบรถยนต์)

บรรลุผลสำเร็จอย่างมากจากความเสถียรความเร็วต่ำ-ของเซอร์โวไดรฟ์ Plutools ที่มี-ลูปกระแส/ความเร็วแบนด์วิธสูง

การสื่อสารไร้สายที่แข็งแกร่ง:อิงตาม 802.11b/g รองรับการดำเนินการ AGV หลาย-

การออกแบบฮาร์ดแวร์แบบแยกส่วน:การแปลและการเปลี่ยนข้อผิดพลาดอย่างรวดเร็ว

ซอฟต์แวร์-กำหนดเส้นทาง:ไม่จำเป็นต้องมีการดัดแปลงทางกายภาพ

การประสานงานหลาย-AGV:การควบคุมการจราจรอัจฉริยะเพื่อป้องกันความแออัด

3.2 ความยืดหยุ่นในการปรับใช้

ต้องใช้เฉพาะตัวสะท้อนแสงเท่านั้น-ไม่ต้องดัดแปลงพื้น การเปลี่ยนแปลงเส้นทางจะดำเนินการผ่านซอฟต์แวร์ ซึ่งเหมาะอย่างยิ่งสำหรับ-สายการผลิตแบบจำลองแบบผสม

3.3 ประสิทธิภาพด้านต้นทุน

ลดต้นทุนการติดตั้งเส้นนำทาง

ไม่มีการหยุดทำงานของการผลิตในระหว่างการเปลี่ยนแปลงเค้าโครง

โมดูลไดรฟ์ที่ได้มาตรฐานของ Plutools ช่วยลดความซับซ้อนในการบูรณาการและค่าบำรุงรักษา

ลดต้นทุนตลอดอายุการใช้งานโดยรวม

4. โมดูลการทำงานหลัก

4.1 การจัดตารางเวลาอัจฉริยะ

การจัดลำดับความสำคัญและการจัดลำดับงาน

การจัดสรรยานพาหนะแบบไดนามิกตามตำแหน่ง แบตเตอรี่ และสถานะ

การควบคุมการจราจร (หลีกเลี่ยงการชน, แก้ไขการหยุดชะงัก)

การสื่อสารแบบคู่: อีเธอร์เน็ตแบบมีสาย + LAN ไร้สาย

4.2 การติดตามและการจัดการ

การติดตามสถานะและข้อบกพร่องของ AGV แบบเรียลไทม์-

อัปเดตการรับส่งข้อมูลแบบไดนามิก

การติดตามสุขภาพการสื่อสาร

อัลกอริธึมการแก้ปัญหาความแออัด

4.3 แพลตฟอร์มการแสดงภาพ

การแสดงตำแหน่ง AGV วิถีและสถานะแบบเรียลไทม์-

การจัดการสิทธิ์ของผู้ใช้

บันทึกและการสร้างรายงาน

การจัดส่งงานด้วยตนเอง

สัญญาณเตือนอัจฉริยะ (หมดเวลาการชาร์จ การอุดตัน ออฟไลน์ ฯลฯ)

4.4 การปรับเส้นทางและสถานีที่ยืดหยุ่น

เส้นทางและสถานีสามารถแก้ไขได้ทางออนไลน์โดยมีผลทันที-ไม่จำเป็นต้องหยุดทำงาน

4.5 การจัดการการชาร์จอัตโนมัติ

ด้านข้าง-ติดต่อการชาร์จอัตโนมัติ

คำของานอัตโนมัติเมื่อแบตเตอรี่เหลือน้อย

การจัดสรรและการกำหนดเส้นทางเครื่องชาร์จอัจฉริยะ

การเชื่อมต่อและการชาร์จอัตโนมัติ

อัตราการชาร์จสูงสุด 1:8

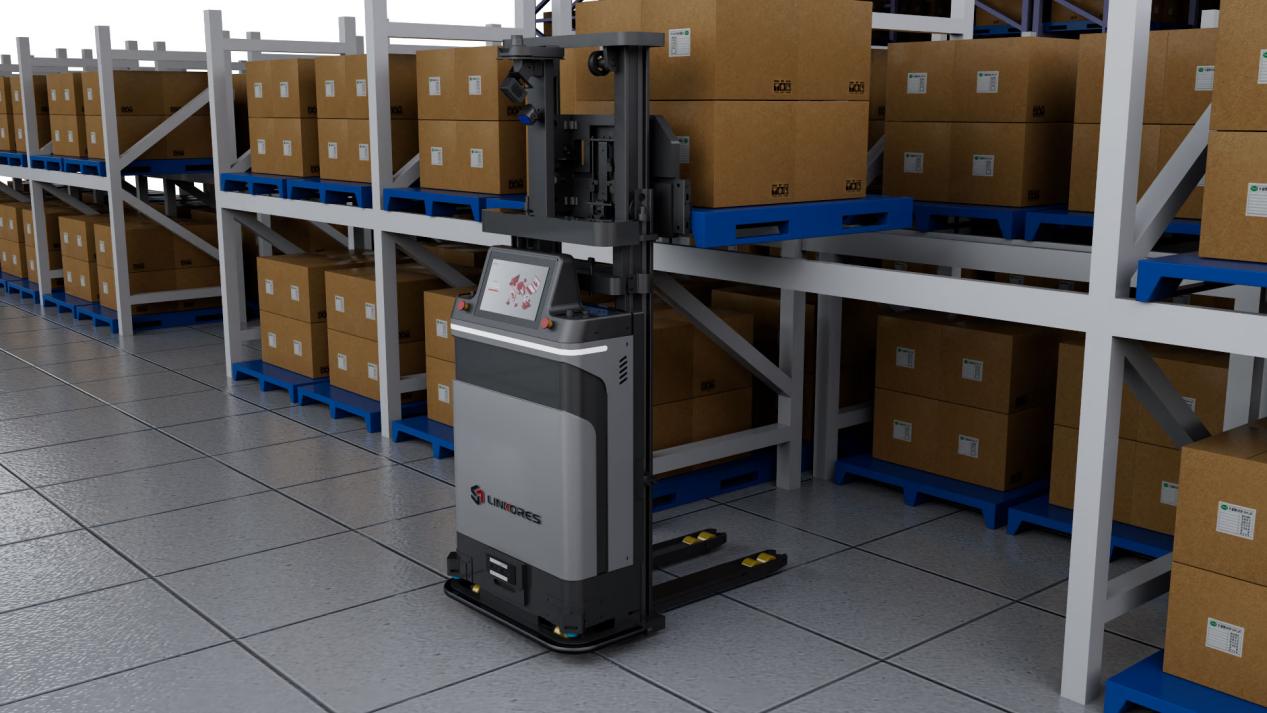

5. ข้อมูลจำเพาะที่สำคัญของ Low- AGV แบบยก

ใช้ Linde L14/L16 เป็นเกณฑ์มาตรฐาน:

ขนาด:1950 × 800 × 2100 มม

ความจุโหลด:1400 / 1600กก

รัศมีวงเลี้ยว:1615 มม

โหมดขับเคลื่อน:ระบบขับเคลื่อนล้อหน้า (SD)

ยกสูง:90–225 มม

ความเร็ว: 0–1.2 m/s

การเร่งความเร็ว:300–500 มม./วินาที²

ความสามารถในการปีนเขา:16% (ไม่โหลด) / 9% (โหลดเต็ม)

ความแม่นยำ:±5 มม

แบตเตอรี่:24V / 190 อา

Plutools นำเสนอชุดล้อขับเคลื่อนแนวนอนหรือแนวตั้งที่มีเซอร์โวมอเตอร์และตัวเข้ารหัสในตัว ซึ่งรองรับแพลตฟอร์ม 24V/48V และตอบสนองความต้องการ-แรงบิดโหลดหนัก

6. ส่วนประกอบออนบอร์ดและระบบความปลอดภัย

6.1 ระบบนำทางด้วยเลเซอร์

มาพร้อมกับ SICK NAV350:

การตรวจจับสูงสุด: 70 ม

ทำงานในสภาพแวดล้อมที่มีแสงสะท้อนต่ำ-

การนำทางแบบไฮบริด (ตัวสะท้อนแสง + โครงร่าง)

การประมวลผลในตัว-ช่วยลดภาระของคอนโทรลเลอร์

รองรับการกำหนดค่าออนไลน์และ-การเรียนรู้ด้วยตนเอง

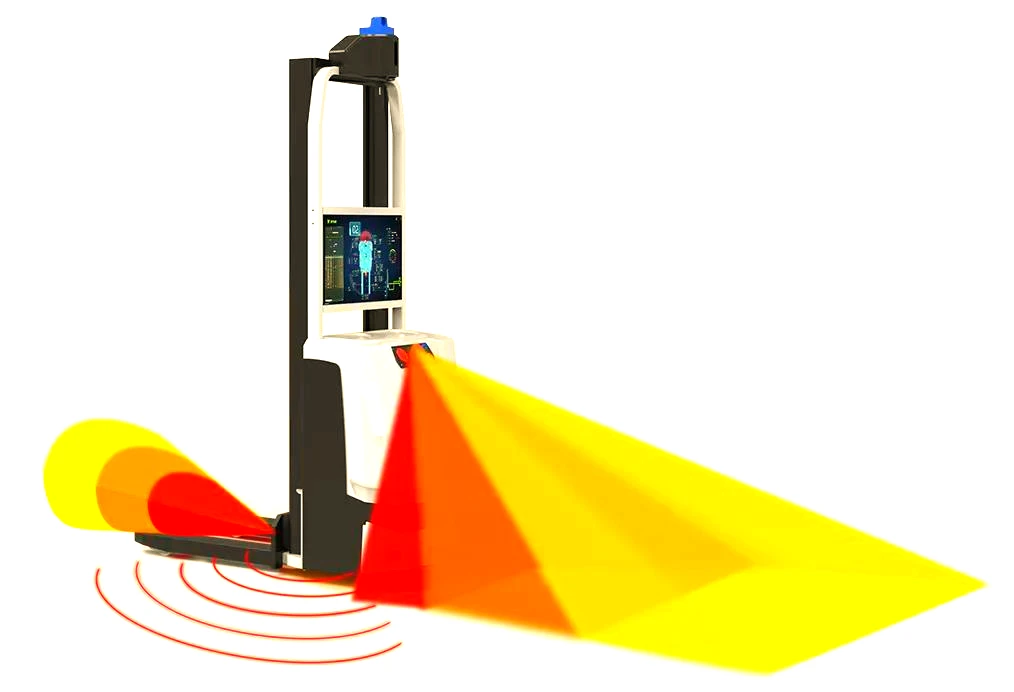

6.2 การป้องกันความปลอดภัยระดับสอง-

โซนลดความเร็วที่ปรับได้ (สูงสุด 4 ม.)

โซนหยุดฉุกเฉิน (หน้า 3 ม. / หลัง 1 ม.)

ความปลอดภัยที่ซ้ำซ้อน: กันชนหน้าสัมผัสเพื่อการป้องกันการชนกันทางกายภาพ

6.3 แกนควบคุมการเคลื่อนไหว (Plutools)

ล้อขับเคลื่อนแบบรวม:มอเตอร์ + กระปุกเกียร์ + ตัวเข้ารหัส + ล้อ

เซอร์โวไดรฟ์: 24V/48V, >กระแสสูงสุด 200A, CANopen/EtherCAT

มอเตอร์:PMSM ที่มีแรงบิดกระเพื่อมต่ำ มากกว่าหรือเท่ากับตัวเข้ารหัส 17 บิต

ความแม่นยำของความเร็วสูงสุด ±0.1%

6.4 โหมดการเตือนและการทำงาน

ไฟแสดงด้วยภาพ (โหมดอัตโนมัติ/แมนนวล)

สัญญาณเตือนด้วยเสียงและภาพ (การเลี้ยว การถอยหลัง ความผิดปกติ)

สามโหมด: กำหนดเอง กึ่ง-อัตโนมัติ เต็ม-อัตโนมัติ

บทสรุป

AGV แบบนำทางด้วยเลเซอร์-ยกต่ำ-ผสานรวมสามเหลี่ยมด้วยเลเซอร์ เครือข่ายไร้สาย การตั้งเวลาอัจฉริยะ และการป้องกันความปลอดภัย-เลเยอร์สองชั้นเพื่อให้บรรลุ-ความแม่นยำสูง ยืดหยุ่น และการจัดการวัสดุที่ไร้ร่องรอย

ในฐานะซัพพลายเออร์รายใหญ่ของส่วนประกอบควบคุมการเคลื่อนไหว Plutools เชี่ยวชาญด้านล้อขับเคลื่อน มอเตอร์ และตัวขับเคลื่อน โดยนำเสนอโซลูชัน-ความน่าเชื่อถือสูงและ-การบูรณาการสูง ด้วยการปรับอัลกอริธึมการควบคุมมอเตอร์และการออกแบบล้อให้เหมาะสมอย่างต่อเนื่อง Plutools ช่วยให้การเคลื่อนไหวราบรื่นยิ่งขึ้น ความแม่นยำในการวางตำแหน่งที่สูงขึ้น และการใช้พลังงานน้อยลง- ขับเคลื่อนวิวัฒนาการของโลจิสติกส์อุตสาหกรรมอัจฉริยะไร้คนขับ
