ล้อขับเคลื่อนแบบดิฟเฟอเรนเชียล คู่มือการกำหนดขนาดมอเตอร์ AGV การคำนวณแรงบิด การจับคู่ความเฉื่อยและการออกแบบทางวิศวกรรม

การแนะนำ

ในระบบ AGV และ AMR สมัยใหม่ ล้อขับเคลื่อนเป็นหนึ่งในองค์ประกอบที่สำคัญที่สุดที่กำหนดประสิทธิภาพของระบบ ความสามารถในการเร่งความเร็ว ความสามารถในการรับน้ำหนัก ความเสถียรในการหมุนและความน่าเชื่อถือในระยะยาว ล้วนได้รับอิทธิพลโดยตรงจากการออกแบบระบบขับเคลื่อน

ในโครงการวิศวกรรมหลายๆ โครงการ การเลือกมอเตอร์ยังคงขึ้นอยู่กับน้ำหนักของยานพาหนะหรือประสบการณ์เชิงประจักษ์ อย่างไรก็ตาม AGV ของล้อขับเคลื่อนเฟืองท้ายทำงานภายใต้สภาวะไดนามิกหลายสภาวะ และแต่ละสภาวะก็มีข้อกำหนดที่แตกต่างกันในการจับคู่แรงบิดและความเฉื่อยของมอเตอร์

การออกแบบที่สมบูรณ์จะต้องพิจารณาถึงการเคลื่อนที่แนวตรง การเคลื่อนที่แบบโค้ง และการหมุนแบบอยู่กับที่ ท่ามกลางสภาวะการทำงานเหล่านี้ในการหมุนรอบตำแหน่งมักจะต้องใช้แรงบิดสูงสุดและกลายเป็นปัจจัยสำคัญในการกำหนดขนาดมอเตอร์

บทความนี้นำเสนอวิธีการทางวิศวกรรมเชิงปฏิบัติสำหรับการคำนวณแรงบิดและการจับคู่ความเฉื่อยสำหรับ AGV ของล้อขับเคลื่อนแบบดิฟเฟอเรนเชียลที่พัฒนาโดย Plutools และ Yikong Intelligent Equipment

info-689-430


โครงสร้างระบบขับเคลื่อนล้อเฟืองท้าย

โดยทั่วไปแล้ว AGV ไดรฟ์ดิฟเฟอเรนเชียลจะประกอบด้วยล้อขับเคลื่อนสองล้อและล้อล้อหลายล้อเพื่อรองรับ

การเคลื่อนที่ของรถจะถูกควบคุมโดยการปรับความเร็วที่แตกต่างกันระหว่างล้อขับเคลื่อนซ้ายและขวา

ความเร็วที่เท่ากันส่งผลให้เคลื่อนที่เป็นทางตรง

ความเร็วที่แตกต่างกันส่งผลให้เกิดการเคลื่อนที่แบบโค้ง

ทิศทางตรงกันข้ามส่งผลให้เกิดการหมุนของสถานที่

ArchiPLTture นี้ใช้กันอย่างแพร่หลายในระบบลากจูง AGVs AMRs อุตสาหกรรมและแพลตฟอร์มการจัดการวัสดุอัตโนมัติ เนื่องจากมีโครงสร้างที่เรียบง่ายและมีความน่าเชื่อถือสูง

info-680-451

แบบจำลองความต้านทานการเคลื่อนที่

แรงต้านทานในการขับขี่ทั้งหมดประกอบด้วยองค์ประกอบหลักสามประการ

ความต้านทานการหมุน

F_roll=(ม - m_drive) * g * mu

m คือมวลรถยนต์ทั้งหมด

m_drive รองรับการโหลดโดยล้อขับเคลื่อน

mu คือค่าสัมประสิทธิ์ความต้านทานการหมุนขึ้นอยู่กับสภาพพื้น


แรงเร่งความเร็ว

F_acc=ม. * ก

a คือความเร่งของรถ

นี่เป็นปัจจัยสำคัญในประสิทธิภาพไดนามิกโดยเฉพาะสำหรับการใช้งาน AMR ความเร็วสูง


ความต้านทานเกรด

F_grade=m * g * sin(ทีต้า)

ทีต้าคือมุมลาด

สำหรับการใช้งานภายในอาคารแบบเรียบ ค่านี้เป็นศูนย์


พลังขับเคลื่อนทั้งหมด

F_total=F_roll + F_acc + F_grade

ค่านี้ใช้เป็นพื้นฐานสำหรับการคำนวณแรงบิดทั้งหมด


แรงบิดการทำงานแบบเส้นตรง

ในการเคลื่อนที่ทางตรง ล้อขับเคลื่อนทั้งสองล้อจะรับน้ำหนักเท่ากัน

แรงต่อล้อ

F_straight=F_รวม / 2

แรงบิดของล้อ

T_straight=F_ตรง * (D / 2)

D คือเส้นผ่านศูนย์กลางล้อขับเคลื่อน

สภาวะนี้ใช้เพื่อตรวจสอบความสามารถในการทำงานอย่างต่อเนื่องและความเสถียรทางความร้อนของระบบมอเตอร์


ในสภาวะวิกฤตของการหมุน

การหมุนแบบเข้าที่ถือเป็นสภาวะการทำงานที่มีความต้องการมากที่สุดสำหรับ AGV แบบล้อขับเคลื่อนแบบเฟืองท้าย

ในระหว่างการเคลื่อนไหวนี้ ล้อขับเคลื่อนล้อหนึ่งจะหมุนไปข้างหน้า ในขณะที่ล้ออีกล้อจะหมุนถอยหลัง

ล้อเลื่อนสร้างแรงต้านทานการบังคับเลี้ยวสูงสุด ซึ่งเพิ่มความต้องการแรงบิดอย่างมาก

การประมาณทางวิศวกรรมของความต้านทานการหมุน

F_หมุน=(2 * F_roll * sqrt(W^2 + L^2)) / W

W คือระยะห่างระหว่างล้อขับเคลื่อน

L คือความยาวตัวถังรถ

แรงบิดที่ต้องการ

T_สปิน=F_สปิน * (D / 2)

ในการใช้งาน AGV ในอุตสาหกรรมส่วนใหญ่ แรงบิดในการหมุนโดยทั่วไปจะสูงกว่าแรงบิดแบบเส้นตรงสองถึงห้าเท่า

เงื่อนไขนี้เป็นข้อมูลอ้างอิงหลักสำหรับการเลือกมอเตอร์ในโครงการส่วนใหญ่


สภาพการเคลื่อนไหวโค้ง

ในสภาพแวดล้อมการทำงานจริง AGV ใช้เวลาส่วนใหญ่ไปกับการเคลื่อนที่แบบโค้ง

ความเร็วล้อจะแตกต่างกันและล้อเลื่อนจะทำให้เกิดแรงต้านการบังคับเลี้ยว

ความสัมพันธ์ของแรงบิด

T_straight < T_curve < T_spin

การเคลื่อนที่แบบโค้งส่วนใหญ่จะใช้สำหรับการตรวจสอบความเสถียรของการเคลื่อนไหวและการปรับแต่งระบบควบคุม


โหลดความเฉื่อยและการจับคู่อัตราทดเกียร์

การจับคู่ความเฉื่อยมีบทบาทสำคัญในประสิทธิภาพการเคลื่อนไหวและเสถียรภาพในการควบคุม

ความเฉื่อยโหลดเท่ากันที่ด้านข้างล้อ

J_โหลด=(ม. / 2) * (D / 2) * (D / 2)

ความเฉื่อยด้านมอเตอร์หลังการลดเกียร์

J_motor=J_load / (i * i)

ฉันคืออัตราทดเกียร์

แนวทางอัตราส่วนความเฉื่อยที่แนะนำ

ระบบเซอร์โวต่ำกว่า 5 ต่อ 1

ระบบ Stepper ต่ำกว่า 10 ต่อ 1

การจับคู่ความเฉื่อยที่เหมาะสมช่วยเพิ่มความแม่นยำของตำแหน่งการตอบสนองการเร่งความเร็วและความเสถียรของระบบ


ข้อพิจารณาทางวิศวกรรมสำหรับการเลือกล้อขับเคลื่อน

info-960-640

ในการออกแบบระบบ AGV จริง การคำนวณแรงบิดเพียงอย่างเดียวไม่เพียงพอ

ต้องพิจารณาปัจจัยต่อไปนี้ด้วย

ประสิทธิภาพการยึดเกาะระหว่างล้อกับพื้น

อายุการใช้งานของกระปุกเกียร์และพฤติกรรมทางความร้อน

ความสามารถในการปฏิบัติหน้าที่อย่างต่อเนื่อง

การเปลี่ยนแปลงสภาพพื้น

การกระจายน้ำหนักและการเปลี่ยนจุดศูนย์ถ่วง

การเพิกเฉยต่อปัจจัยเหล่านี้อาจทำให้ล้อเกิดความร้อนสูงเกินไปหรือการควบคุมการเคลื่อนไหวไม่เสถียร

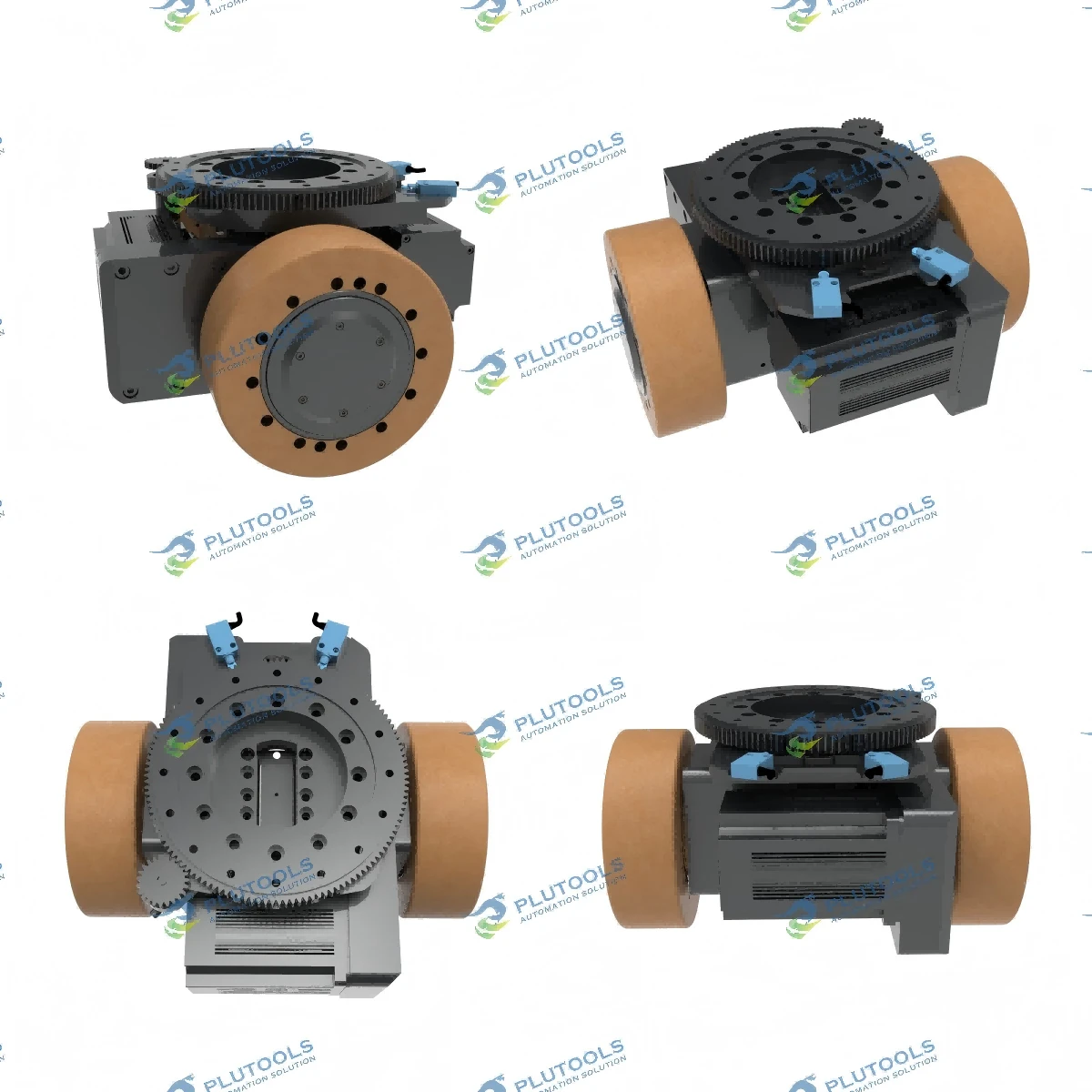

โซลูชันล้อขับเคลื่อนเฟืองท้ายซีรีส์ PLT

Plutools และ Yikong Intelligent Equipment นำเสนอระบบล้อขับเคลื่อนเฟืองท้ายซีรีส์ PLT เพื่อเป็นโซลูชั่นครบวงจรสำหรับผู้ผลิต AGV

ซีรีส์ PLT รวมกระปุกเกียร์ที่แม่นยำของเซอร์โวมอเตอร์แรงดันต่ำและล้อขับเคลื่อนระดับอุตสาหกรรมไว้ในระบบโมดูลาร์ขนาดกะทัดรัด

รุ่นทั่วไป ได้แก่ PLT85 PLT240 และ PLT550 ครอบคลุมความสามารถในการรับน้ำหนักที่หลากหลายสำหรับการใช้งาน AGV ที่แตกต่างกัน

ผลิตภัณฑ์เหล่านี้มีการใช้กันอย่างแพร่หลายใน

AGV ของคลังสินค้า

หุ่นยนต์เคลื่อนที่อัตโนมัติ

รถลากจูง AGV

แพลตฟอร์มมือถืออุตสาหกรรม

ระบบโลจิสติกส์สำหรับงานหนัก

ด้วยการใช้โซลูชันล้อขับเคลื่อนแบบบูรณาการ ผู้ผลิตสามารถลดความซับซ้อนในการพัฒนาได้อย่างมาก ปรับปรุงความน่าเชื่อถือของระบบ และลดวงจรการพัฒนาโครงการให้สั้นลง

info-1200-1200


บทสรุป

ขนาดของมอเตอร์ AGV ของล้อขับเคลื่อนแบบเฟืองท้ายต้องเป็นไปตามแบบจำลองทางวิศวกรรมหลายเงื่อนไขที่สมบูรณ์ แทนที่จะประมาณค่าน้ำหนักแบบง่าย

การเคลื่อนที่ทางตรงจะกำหนดความต้องการแรงบิดอย่างต่อเนื่อง

การเคลื่อนที่แบบโค้งจะตรวจสอบความเสถียรของระบบ

การหมุนในตำแหน่งที่กำหนดความต้องการแรงบิดสูงสุด

ด้วยการรวมการจับคู่ความเฉื่อยในการคำนวณแรงบิดและข้อจำกัดทางวิศวกรรมที่ใช้งานได้จริง นักพัฒนา AGV จึงสามารถบรรลุประสิทธิภาพของระบบที่มีประสิทธิภาพและเชื่อถือได้อย่างมีเสถียรภาพในสภาพแวดล้อมทางอุตสาหกรรม
