1. หลักการสำคัญ: การหลุดออกจากโครงสร้างมอเตอร์ "แกนเหล็ก- แบบเดิม
มอเตอร์ไร้แกน (หรือเรียกอีกอย่างว่ามอเตอร์ถ้วยกลวง) มักถูกมองว่าเป็น "อัญมณีมงกุฎ" ของสนามไมโครมอเตอร์ ชื่อของมันมาจากโครงสร้างโรเตอร์รูปถ้วย-ซึ่งไม่มีเหล็กเลย หากเปรียบเทียบแอคชูเอเตอร์แบบหมุนกับ "ข้อต่อ" ของหุ่นยนต์ แอคทูเอเตอร์แบบไร้แกนจะอยู่ใกล้กับ "ปลายประสาท" และ "กล้ามเนื้อนิ้ว" ของหุ่นยนต์ฮิวแมนนอยด์มากขึ้น โดยทำหน้าที่เป็นหน่วยขับเคลื่อนหลักเพื่อให้บรรลุการทำงานที่มีความแม่นยำสูง-
โดยแก่นของมันคือแรงผลักดันที่มาจากตัวมอเตอร์ไร้แกนนั่นเอง ด้วยการขจัดแกนเคลือบเหล็กซิลิกอนแบบเดิมๆ โรเตอร์จะถูกสร้างขึ้นโดยการม้วนรูปทรงถ้วย-รองรับตัวเอง- ในขณะที่สเตเตอร์ใช้แม่เหล็กถาวร-ประสิทธิภาพสูง เมื่อได้รับพลังงาน กระแสไฟฟ้าที่ไหลผ่านขดลวดจะทำปฏิกิริยากับสนามแม่เหล็กและสร้างแรงเป็นแอมแปร์ โดยจะขับเคลื่อนโรเตอร์ให้หมุนโดยตรง ด้วยกลไกการลดขนาดหรือส่วนประกอบของระบบส่งกำลัง การเคลื่อนไหวนี้จะถูกแปลงเป็นการกระจัด ความเร็ว หรือแรงบิดเอาท์พุต ทำให้สามารถควบคุมได้อย่างแม่นยำ
จากมุมมองของการแปลงพลังงาน โครงสร้างนี้อาศัยการเหนี่ยวนำแม่เหล็กไฟฟ้าและหลักการของแรงลอเรนซ์เพื่อให้การแปลงจากพลังงานไฟฟ้าไปเป็นพลังงานกลมีประสิทธิภาพ ด้วยการถอดแกนเหล็กออกอย่างสมบูรณ์ แรงบิดฟันเฟืองและการสูญเสียฮิสเทรีซีสที่พบในมอเตอร์แบบดั้งเดิมจะถูกกำจัดออกไปโดยสิ้นเชิง ส่งผลให้การทำงานราบรื่นเป็นพิเศษ
นอกจากนี้ มอเตอร์ไร้แกนยังมีความเฉื่อยในการหมุนต่ำมาก โดยทั่วไปเวลาคงที่ของกลไกจะน้อยกว่า 10 ms ซึ่งให้ประสิทธิภาพการตอบสนองแบบไดนามิกที่โดดเด่น ทำให้เหมาะอย่างยิ่งสำหรับสถานการณ์การหยุด-การสตาร์ทด้วยความเร็วสูง-และการควบคุมที่แม่นยำ
2. การออกแบบโครงสร้าง: ศิลปะทางวิศวกรรมของการย่อขนาดและการบูรณาการสูง
โครงสร้างของมอเตอร์ไร้แกนโดยพื้นฐานแล้วแสดงถึงการสร้างโทโพโลยีมอเตอร์แบบดั้งเดิมขึ้นมาใหม่ ซึ่งประกอบด้วยองค์ประกอบหลักสามประการ:
โรเตอร์ (การม้วนรูปถ้วย-):สร้างขึ้นโดย-ขดลวดเคลือบประสิทธิภาพสูง-ขวางให้เป็นโครงสร้างกลวงที่รองรับตัวเอง-
สเตเตอร์ (แม่เหล็กถาวร):โดยทั่วไปจะตั้งอยู่ตรงกลาง โดยมีสนามแม่เหล็กที่เสถียร
แอกแม่เหล็ก (ตัวเรือนด้านนอก):สร้างวงจรแม่เหล็กที่สมบูรณ์และเพิ่มความหนาแน่นของฟลักซ์
ในการใช้งานระดับไฮเอนด์-เช่นหุ่นยนต์ฮิวแมนนอยด์ มอเตอร์ไร้แกนมักไม่ค่อยมีการใช้เพียงอย่างเดียว แต่กลับถูกรวมเข้ากับโมดูลแอคชูเอเตอร์ประสิทธิภาพสูง- ซึ่งโดยทั่วไปจะมีโครงสร้างเป็น:
มอเตอร์ไร้คอร์ + กระปุกเกียร์ดาวเคราะห์ขนาดเล็ก + กลไกลีดสกรู + ตัวเข้ารหัส
การกำหนดค่าแบบรวมนี้ทำให้สามารถแปลง-ความแม่นยำสูงจากการเคลื่อนที่แบบหมุนไปเป็นการเคลื่อนที่เชิงเส้น และมีการใช้กันอย่างแพร่หลายในระบบแอคชูเอเตอร์แบบมือที่คล่องแคล่วและระบบ-ขนาดเล็ก
จากมุมมองของการสลายตัวทางวิศวกรรม ส่วนประกอบสำคัญได้แก่:
เพลาเอาท์พุต: ให้เอาท์พุตเชิงกลขั้นสุดท้าย
แบริ่งหน้าและหลัง: รับประกันความเสถียรและความแม่นยำที่ความเร็วสูง
โรเตอร์แบบไขลานแบบไม่มีคอร์: หน่วยขับเคลื่อนหลักที่กำหนดสมรรถนะไดนามิก
แม่เหล็กถาวร-ในตัว: ให้พลังงานสูง-สนามแม่เหล็กความหนาแน่น
ตัวเรือนแม่เหล็ก: เพิ่มประสิทธิภาพการปิดวงจรแม่เหล็กให้เหมาะสม
ระบบสับเปลี่ยน (โครงสร้างแบบแปรง): สลับทิศทางกระแส
ฝาปิดปลาย: ผสานการเชื่อมต่อและให้การปกป้องเชิงโครงสร้าง
3. ระบบวัสดุ: ประสิทธิภาพสูงมาพร้อมกับต้นทุนสูง
ประสิทธิภาพของมอเตอร์ไร้แกนนั้นขึ้นอยู่กับระบบวัสดุเป็นอย่างสูง ซึ่งโดยทั่วไปจะขึ้นอยู่กับตัวเลือกระดับสูง-
โดยทั่วไปวงจรแม่เหล็กจะใช้แม่เหล็กถาวรนีโอไดเมียมเหล็กโบรอน (NdFeB) ที่มีค่ารีมาแนนซ์และแรงบีบบังคับสูง เพื่อให้แน่ใจว่าเอาต์พุตของสนามแม่เหล็กจะแรงและเสถียร ขดลวดใช้ลวดทองแดงเคลือบ-ความบริสุทธิ์สูง และผลิตภัณฑ์ระดับไฮเอนด์-บางชนิดถึงกับใช้ลวดทองแดงชุบเงิน-เพื่อลดการสูญเสียความต้านทานและปรับปรุงการนำไฟฟ้า
ในโครงสร้างแบบแปรง วัสดุแปรงมักทำจากโลหะผสมทอง เงิน หรือแพลทินัมเพื่อให้มีความต้านทานการสัมผัสต่ำและมีอายุการใช้งานยาวนาน ตัวเรือนแม่เหล็กใช้วัสดุแม่เหล็กอ่อนที่มีความสามารถในการซึมผ่านสูง-เพื่อให้แน่ใจว่าการปิดฟลักซ์แม่เหล็กมีประสิทธิภาพ
โครงสร้างโดยทั่วไปแล้วตัวเรือนมักทำจากอะลูมิเนียมหรือแมกนีเซียมอัลลอยด์เพื่อให้ได้การออกแบบที่มีน้ำหนักเบาโดยยังคงรักษาการกระจายความร้อนได้ดี โดยทั่วไปตลับลูกปืนจะใช้เหล็กตลับลูกปืนหรือวัสดุเซรามิกที่มีความแม่นยำสูง-เพื่อเพิ่มความทนทานต่อการสึกหรอและความเสถียรในการทำงาน ระบบฉนวนอาศัยวัสดุโพลีอิไมด์ที่มีอุณหภูมิสูง-เพื่อรับประกันความน่าเชื่อถือ-ในระยะยาว
4. กระบวนการผลิต: เทคโนโลยีการม้วนเป็นอุปสรรคหลัก
ความยากในการผลิตของมอเตอร์ไร้คอร์นั้นสูงกว่ามอเตอร์ทั่วไปอย่างมาก โดยที่เทคโนโลยีการขึ้นลานเป็นอุปสรรคทางเทคนิคที่สำคัญที่สุด
กระบวนการกระแสหลักในปัจจุบันประกอบด้วยวิธีการม้วนแบบเอียงและการม้วนแบบตรง โดยมีการม้วนแบบเอียงให้ความสม่ำเสมอและประสิทธิภาพที่เหนือกว่า เนื่องจากการพันนั้นรองรับตัวเองทั้งหมด- แม้แต่การเบี่ยงเบนเล็กน้อยก็สามารถส่งผลกระทบโดยตรงต่อประสิทธิภาพของมอเตอร์
การควบคุมกระบวนการที่สำคัญได้แก่:
การปรับสมดุลแบบไดนามิก: มีความไวสูงที่ความเร็วสูง (สูงสุดหลายหมื่นรอบต่อนาที)
การขึ้นรูปและการเคลือบเรซิน: รับประกันความเสถียรทางโครงสร้างของขดลวดระหว่างการทำงานที่ความเร็วสูง-
การต่อที่แม่นยำ: การเชื่อมด้วยเลเซอร์ใช้เพื่อเชื่อมต่อขดลวดกับตัวสับเปลี่ยนหรือขั้วต่อ
โดยรวมแล้ว การผลิตมอเตอร์ไร้แกนนั้นเป็นการผสมผสานระหว่างการผลิตที่มีความแม่นยำระดับไมครอน-และความสามารถในการควบคุมกระบวนการขั้นสูง.
5. ความท้าทายหลัก: การจัดการระบายความร้อนและปัญหาคอขวดที่สม่ำเสมอ
แม้จะมีประสิทธิภาพที่เหนือกว่า แต่มอเตอร์ไร้แกนยังคงเผชิญกับความท้าทายทางวิศวกรรมที่สำคัญ
ประการแรกคือการกระจายความร้อน เนื่องจากโครงสร้างโรเตอร์ไร้เหล็กและกลวง ความจุความร้อนจึงมีจำกัด ภายใต้สภาวะความหนาแน่นกระแสสูง ความร้อนอาจเกิดขึ้นได้ ส่งผลต่ออายุการใช้งานของฉนวนหรือแม้กระทั่งนำไปสู่ความล้มเหลว
ประการที่สองคือความสม่ำเสมอในการผลิต การพันแบบถ้วย-มีผนังที่บางมาก ทำให้การรักษาความแม่นยำของทรงกระบอก ความร่วมศูนย์ และความสมดุลแบบไดนามิกระหว่างการผลิตอัตโนมัติเป็นเรื่องที่ท้าทาย
นอกจากนี้ เนื่องจากผลิตภัณฑ์ยังคงก้าวไปสู่การย่อขนาดสุดขีด การรวมตัวเข้ารหัสและไดรฟ์อิเล็กทรอนิกส์ภายในพื้นที่จำกัด ทำให้เกิดความต้องการบรรจุภัณฑ์ไมโครอิเล็กทรอนิกส์และความสามารถในการรวมระบบที่สูงขึ้น
6. ภาพรวมตลาด: ความเป็นผู้นำในยุโรปพร้อมการจับในประเทศอย่างรวดเร็ว-เพิ่มขึ้น
ทั่วโลก ตลาดมอเตอร์ไร้แกนถูกครอบงำโดยผู้ผลิตในยุโรปมายาวนาน:
Maxon (สวิตเซอร์แลนด์): เกณฑ์มาตรฐานในการใช้งานระดับไฮเอนด์- ซึ่งใช้กันอย่างแพร่หลายในการวิจัยด้านการบินและอวกาศและวิทยาศาสตร์
Faulhaber (เยอรมนี): ผู้บุกเบิกเทคโนโลยีการม้วนแบบเอียง
Portescap (ยุโรป/สหรัฐอเมริกา): มีการแข่งขันสูงในการใช้งานอุปกรณ์ทางการแพทย์
ในช่วงไม่กี่ปีที่ผ่านมา แรงผลักดันจากการเติบโตอย่างรวดเร็วของหุ่นยนต์ฮิวแมนนอยด์และระบบอัตโนมัติที่มีความแม่นยำ ทำให้ผู้ผลิตในจีนได้เติบโตอย่างรวดเร็ว บริษัทต่างๆ เช่น MOONS', Dingzhi Technology และ Topband ได้พัฒนาข้อได้เปรียบที่แข็งแกร่งในด้านขนาดการจัดส่งและการควบคุมต้นทุน
7. แนวโน้มการพัฒนา: วิวัฒนาการแบบไร้แปรงถ่าน บูรณาการ และอัจฉริยะ
การพัฒนามอเตอร์ไร้คอร์ในอนาคตจะมุ่งเน้นไปที่ทิศทางต่อไปนี้:

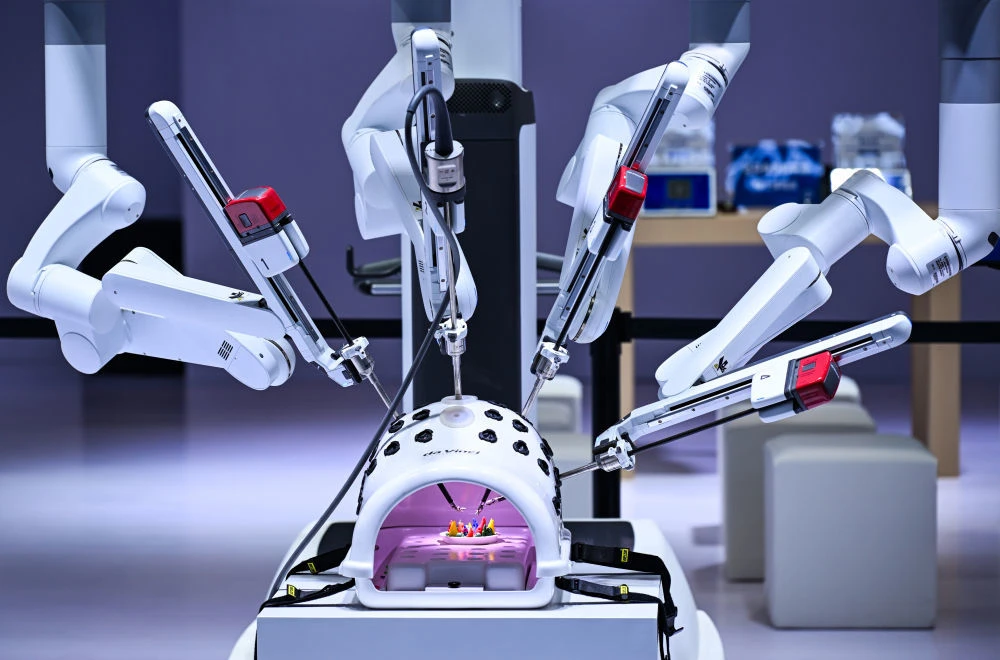

ประการแรก การย่อขนาดสุดขีด ด้วยการเติบโตของหุ่นยนต์ผ่าตัดและอุปกรณ์ที่มีการบุกรุกน้อยที่สุด ความต้องการระบบขับเคลื่อนที่มีเส้นผ่านศูนย์กลาง 6 มม. หรือเล็กกว่านั้นยังคงเพิ่มขึ้นอย่างต่อเนื่อง
ประการที่สอง การออกแบบและบูรณาการแบบไร้แปรงถ่าน การกำหนดค่าแบบไร้แปรงช่วยปรับปรุงอายุการใช้งาน ขณะเดียวกันก็รวมตัวเข้ารหัสและไดรเวอร์เข้ากับมอเตอร์ในรูปแบบ "โมดูลแบบไม่มีแกนเซอร์โว" ซึ่งช่วยเพิ่มประสิทธิภาพการบูรณาการระบบอย่างมีนัยสำคัญ
ประการที่สาม การเพิ่มประสิทธิภาพต้นทุนและการทดแทนในประเทศ เมื่ออุปกรณ์และกระบวนการม้วนครบกำหนด มอเตอร์ไร้คอร์คาดว่าจะค่อยๆ เข้ามาแทนที่-ไมโครมอเตอร์แกนเหล็กแบบเดิม
ประการที่สี่ ความฉลาดและเครือข่าย การสนับสนุนโปรโตคอลการสื่อสารทางอุตสาหกรรม เช่น EtherCAT และ Profinet จะช่วยให้สามารถควบคุมระยะไกลและการ{1}}ประสานงานระดับระบบได้
ประการที่ห้า นวัตกรรมด้านวัสดุและโครงสร้าง เทคโนโลยีต่างๆ เช่น โรเตอร์คอมโพสิตคาร์บอนไฟเบอร์และแม่เหล็กถาวรที่มีอุณหภูมิสูง- จะช่วยปรับปรุงความหนาแน่นของพลังงานและความสามารถในการปรับตัวต่อสิ่งแวดล้อมให้ดียิ่งขึ้น
ประการที่หก การปรับแต่งเฉพาะอุตสาหกรรม- สำหรับสาขาระดับสูง- เช่น อุปกรณ์ทางการแพทย์ เซมิคอนดักเตอร์ และหุ่นยนต์ฮิวแมนนอยด์ การออกแบบโครงสร้างเฉพาะและการเพิ่มประสิทธิภาพอัลกอริทึมการควบคุมจะกลายเป็นตัวสร้างความแตกต่างที่สำคัญ
